Paso 3: Circuito detalles

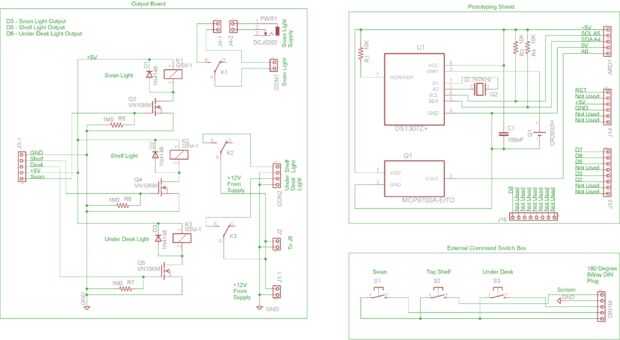

Los esquemas de arriba darán desglose detallado de cada componente del subsistema.
Caja de interruptor
Se trata de tres botones (S1... S3) conectados a una tierra común. Presionar cada cortos de botón el opto-acoplador correspondiente entrada a la tierra permitiendo que la corriente fluya en el diodo de señalización una entrada activa para el Arduino.
Protoshield
Disposiciones de la señal y suministrar conexiones a y desde el Arduino. También contiene un DS1307Z + I2C RTC U1 y un sensor de temperatura MCP9700A (Q1) analógico Arduino A0 entrada de alimentación.
Tarjeta de salida
Las salidas de este tablero son via G5V-1 SPDT relé (K1... K3) que son conducidas a través de VN10KM FETs (Q3... Q5). Cada relé está provisto de una supresión diodo (D1... D3) para evitar cualquier transitorios EMF traseros dañar componentes sensibles.
La alimentación aislada a la lámpara de Swan también se enruta a través de esta placa (K1). La decisión de diseño para aislar la energía de la lámpara de Swan del resto de los circuitos fue impulsada por la necesidad de no alterar las características operacionales de la lámpara. De esta manera no quedaría comprometidas cualquier requisitos eléctricos. Reduciendo así el riesgo de fallas catastróficas, incendios etc..

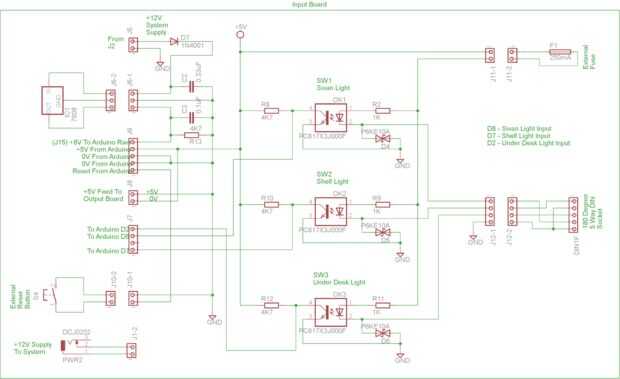

Tarjeta de entrada
Esta junta proporciona distribución de energía para el resto del sistema. Fuente de + 12V en J5 se reduce vía serie Shunt regulador IC1 7808 a + 8V para Arduino fuente de alimentación. Alimentación + 12V directo subrayar la Arduino + regulador de 5V lo que baje + 7V. De esta manera una mayor carga de la Arduino a bordo regulador puede utilizarse para suministro a otros componentes del sistema dependiente sin la necesidad de otro + regulador de 5V de la fuente.
Acopladores de opto (OK1... OK3) se utilizan para proporcionar aislamiento entrada y cierto grado de inmunidad de ruido evitando falsa activación de salidas. El suministro de los insumos externos está fusionado a 250mA para protección muerto corto de la F1 y supresores transitorios (D4... D6) se emplean como protección adicional.
