Paso 7: Construcción de un caso para el termostato

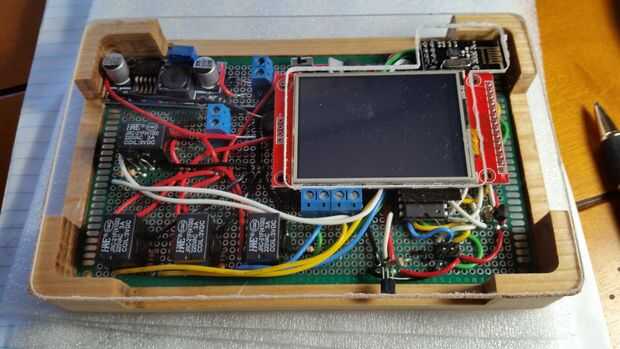

A continuación, quería construir un caso medio decente mirando para mi los termostatos. Después de todo, colgar en mis paredes, y los veo todos los días (como mi familia). Mi solución, después de un poco de ensayo y error, fue rebaje un caso con ningún frente de una pieza sólida de madera y luego rebaje un frente para pasar en plexiglás claro. Yo solía fusión 360 diseño de la caja y la tapa, y el repositorio de GitHub incluye un archivo de fusión 360 para mi caso llamado Tstat_case.f3d. Tenga en cuenta que esto sólo funcionará para usted como si su rendimiento es del mismo tamaño que la mía y coloque su RFX radio módulo y pantalla táctil en los mismos lugares exactos que hice (para referencia, mi módulo de radio RFX está en la fila superior a través de la fila 4 y las columnas 8 y 9 en el derecho y mis pines de la pantalla táctil en la fila 8 hacia abajo desde la parte superior y la segunda columna de la derecha). Si utilizas este diseño, yo sugeriría usar una pinza para hacer medidas exactas de la tabla y ajustar el diseño según sea necesario.

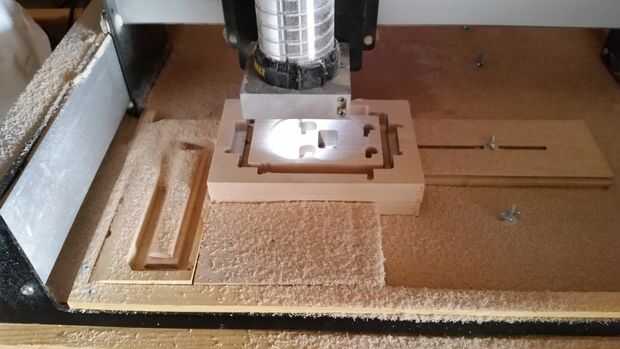

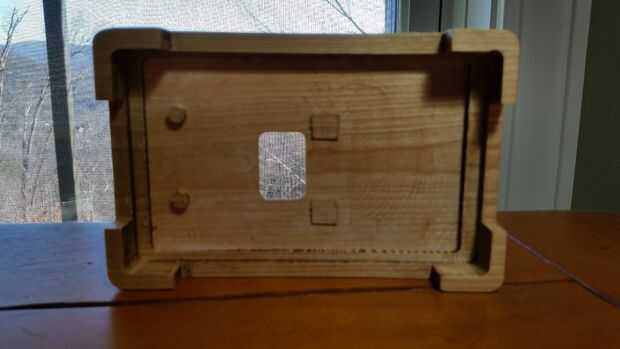

Para la derrota hacia fuera, utiliza una máquina CNC de 3 Shapeoko y comenzó con una pieza sólida de álamo (realmente dos piezas pegadas desde una sola pieza no era lo suficientemente espesa. Una vez que se enrutó hacia fuera, todavía tenía una buena media pulgada de la base que necesitaba para eliminar, por lo que me encontré sobre un cepillo hasta que el respaldo era bastante fino. Luego frotó un poco de aceite de linaza en la parte exterior y había recubierta de poliuretano. Ahora puede ver lo que estaba hablando anteriormente en cuanto a la colocación del sensor de temperatura y las puntas más por lo que se expone a la sala y puede medir la temperatura con precisión.
Tuve algunos problemas con el plexiglás fusión cuando corté en el router, incluso con el router establece a la velocidad más baja tenía y puedes ver las asperezas que tengo aquí. Me dijeron que un molino con una ' o ' la flauta es lo que necesito para cortar plexiglás, aunque no he intentado hacerlo pero (aquí está un Instructable). Un cortador láser sería una gran manera de ir así.
Por supuesto, el caso es una gran oportunidad para ser creativos, y las posibilidades son infinitas. Pensé un caso hecho de LEGOs, podría ser tipo de fresco. Usted podría imprimir también probablemente 3D algo grande, o tal vez sus habilidades de carpintería sobrepasan lejos mío.
De todos modos, divertirse con él!
