Paso 3: sobre los componentes
Sensor PIR:

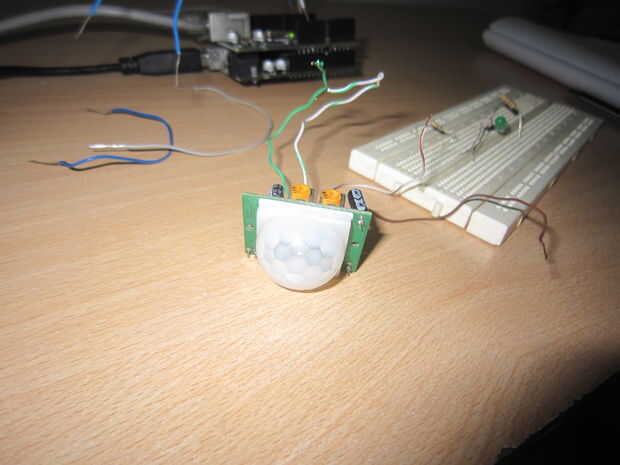

El sensor PIR detecta la radiación infrarroja emitida por los seres humanos así enviar una señal equivalente al microcontrolador arduino. Hay tres pernos en

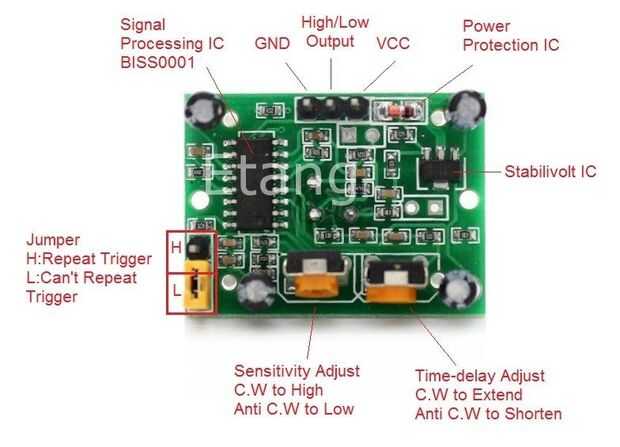

el sensor PIR: voltaje (un), digital hacia fuera (b) y tierra (c). Para este proyecto, el sensor de PIR
conectará la salida pin digital al PIN2, que es un PIN digital que lee una señal de 1 o 0. El
pin de voltaje y el conector de tierra se conectarán a los 5V y GND pin ranuras, respectivamente

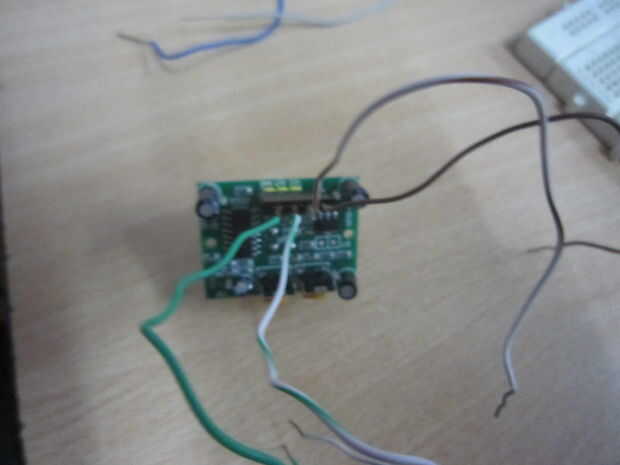

Usted puede tomar la ayuda de cable del puente que conecta los pins, como soldado en mi caso.
LDR:

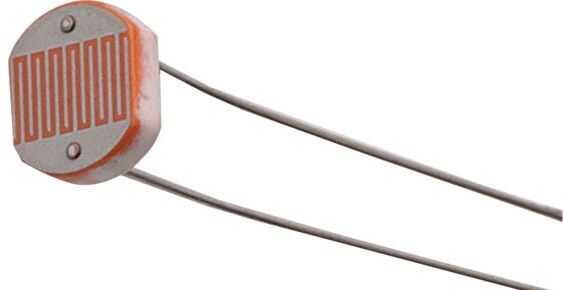

Resistor dependiente, por lo tanto, la resistencia de voltaje varía según la variable que es la luz en este caso la luz.
La LDR utilizado en este proyecto determina la intensidad de la luz en la habitación, decir cuando la puerta de la habitación está cerrada con ninguna fuente de luz activa, tendrá oscuridad (por lo que la intensidad que se muestra será menor) y cuando uno abre la puerta intensidad de luz aumenta.
El LED (que es apuntado hacia el LDR) simula las condiciones de iluminación en una habitación.
Escudo de Ethernet:
El escudo de Ethernet es componente esencial en la transmisión de los resultados obtenidos a través de una red (aquí una LAN). Este componente actúa como un servidor. Y deben apilarse a la placa ARDUINO (de modo que usted puede usar las ranuras del perno). Usted puede encontrar que en la imagen claramente.
