Web sala de monitoreo sistema basado usando Arduino (4 / 7 paso)

Paso 4: Cómo hacer las conexiones

Conexión de los cables puede ser un poco complicado a veces, he utilizado un LDR y un LED que sirve como detector de luz y fuente de luz respectivamente, de una sola vez...

Pero por simplicidad, yo sugeriría hacerlo uno tras otro, entonces les resumiendo será un juego de niños (los que saben trabajar con Arduino no resulta más complicado).

Conectar el cable GND a GND pin ranura.

Conecte el cable VCC a la ranura para pin 5 V.

Conecte el cable de salida al PIN 2 ranura resistencia de 10 Kohm.

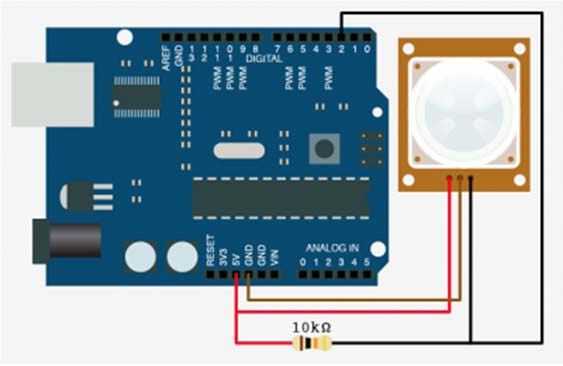

He mostrado la conexión requerida en el diagrama, que usted puede encontrar más conveniente para seguir desde allí.
