Web sala de monitoreo sistema basado usando Arduino (5 / 7 paso)

Paso 5: Totales conexiones

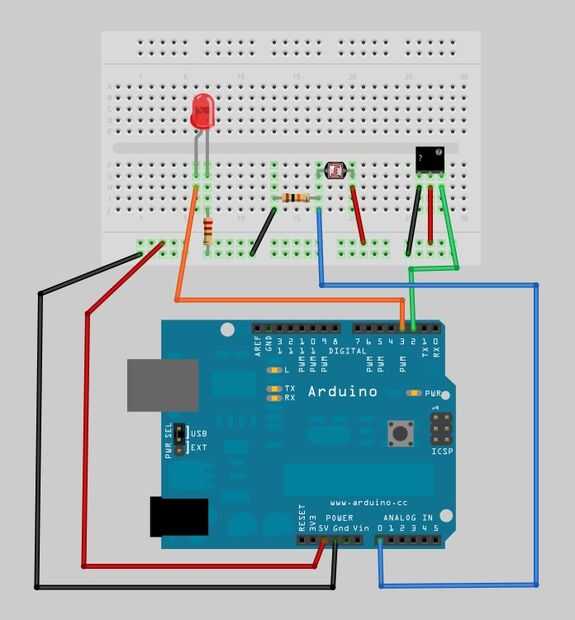

Aquí está el diagrama que implica todos los componentes (el sensor de PIR, LDR y LED)

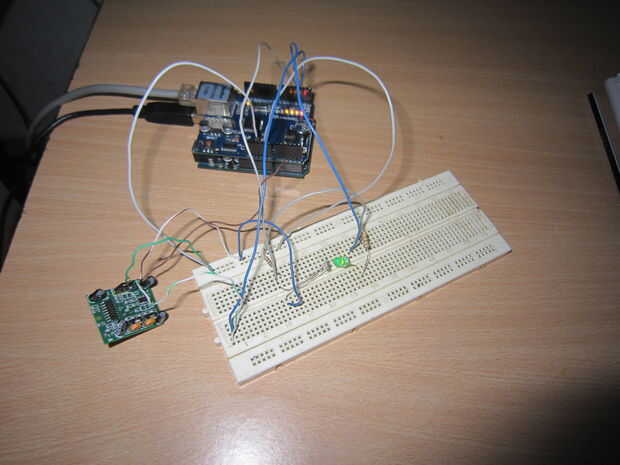

No hay ninguna regla que se debe conectar de este modo, mi proyecto de hace unos días y el diagrama más tarde lo hice, debe asegurarse de conectar de manera correcta para la medición correcta.
