Web San Valentín controlado (1 / 8 paso)

Paso 1: Reunir los materiales

Hay varias maneras de controlar una salida desde un PC, pero desde que tuve uno ahí de todos modos, basado en el proyecto en una placa Arduino NG entrada-salida. ($32 de Sparkfun) Todas las otras partes fueron rescatadas, recogidas localmente en Radio Shack o compradas en una tienda de comestibles; por lo tanto, hay algunos hacks desordenados.

No dejes que el uso de la Arduino te disuadir de intentar esto, o un problema similar. El Arduino es muy sencillo y barato.

-= MATERIALES =-
-Hardware-

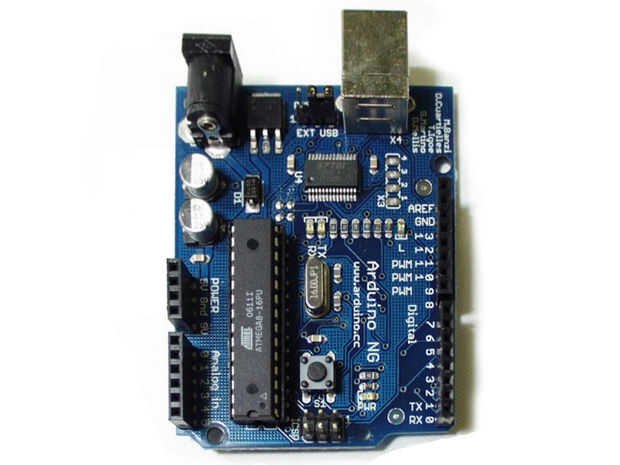

Arduino NG - USB placa de prototipado
adaptador de corriente de 9VDC 350ma
Cable A macho B macho USB
cable de alimentación de ordenador (u otro cable de conexión a tierra adecuado)
tres terminales de salida, cubierta y caja de

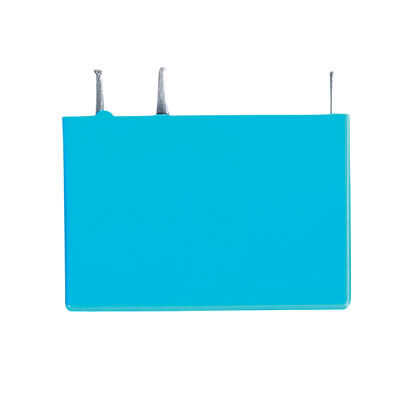

Relé de PC - bobina 12vdc valorar rs parte #275-248

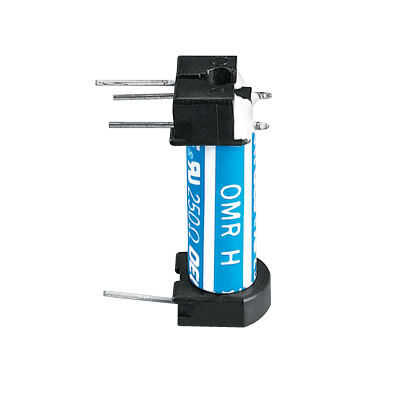

Reed relé - bobina 5vdc valorar RS232 parte #275
diodo (usaba rs parte #276-1620, pero lo tenía ahí)
Luz de la noche adornada de corazón
-Software-
IDE de Arduino de http://www.arduino.cc
XAMPP de http://www.apachefriends.org/en/xampp-windows.html
ComSender - mi programa de comunicaciones serie, código php y código de Arduino. (adjunto)
