Paso 3: Exponer el sensor
Abra los 3 tornillos y suavemente Abra la caja. Antes de ir más lejos de la descarga de cualquier estática mediante la celebración de algunos a tierra objeto metálico como un caso de PC.

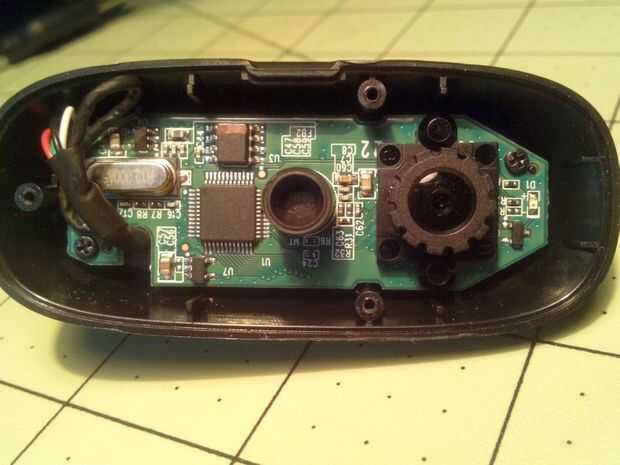

A continuación Quite los dos tornillos en la placa de circuito y retire con cuidado el caso.

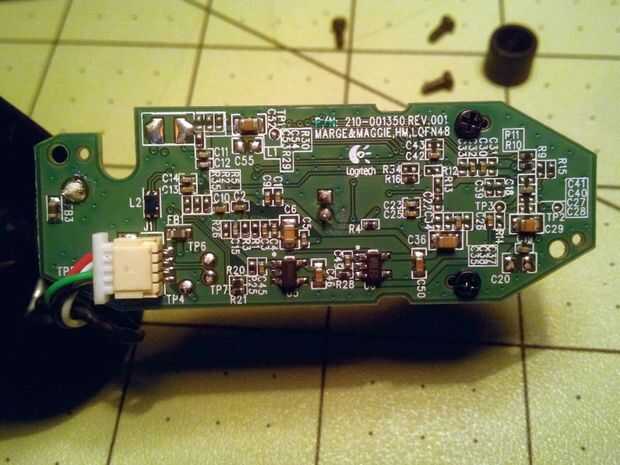

Darle la vuelta y retire los dos tornillos que sostiene el montaje de la lente sobre el sensor de imagen. No trate de Levante o cortar el montaje de la lente, probablemente se daño el sensor de imagen. El montaje de la lente está pegado con una adhesivo almohadilla alrededor del sensor de imagen pero no es muy fuerte, que un leve movimiento oscilante de la Asamblea lo debe desalojar.

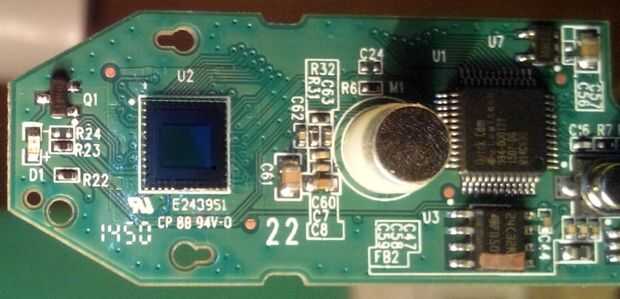

A continuación debemos desactivar el pequeño LED etiquetado como D1, esto es para que la luz de lo LED no inunde el sensor de la imagen cuando la captura de imágenes.
Hay varias opciones para hacerlo;
1. romper el LED
2. la soldadura del LED
3. remoción de la soldadura R22
4. soldadura de Q1
5. Aplique una cantidad generosa de esmalte de uñas y pintura en el LED. Cualquier cosa que detiene la luz. <--prefirió método y reversible.

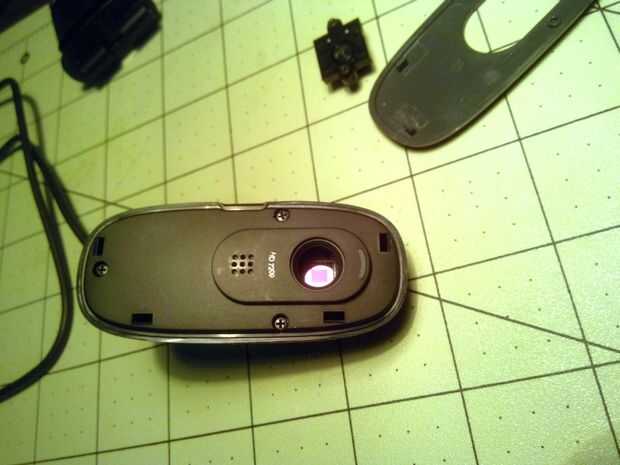

Ahora vuelva a colocar la webcam juntos otra vez, pero sin la placa de la Asamblea y la cara de la lente, como se muestra en la última imagen.
