- USB (conectar a cualquier ordenador)
- Ethernet (conecte a internet)
- Tarjeta SD (guardar y leer todos los datos que se necesita)
Desarrollé esta cosa como una plataforma de aprendizaje, lo trabajado (sigue siendo). Así que si siempre quiere ir un paso más allá en microcontroladores como quiera, es una buena manera de hacerlo. El problema que tuve es que ejemplos de microchip para su Junta de desarrollo, no tengan acceso. Así desarrollé mi tablero y ejemplos, y guardé todos los pasos por lo que sería más fácil a alguien para empezar. Va desde un simple ping a una página web con ajax.
Un video que muestra el proyecto:
(Obs: la página ya no está disponible, que consume algo de poder y un puerto en mi router.)
Para dar una ventaja ver algunas de las cosas que he hecho hasta ahora con esta placa:

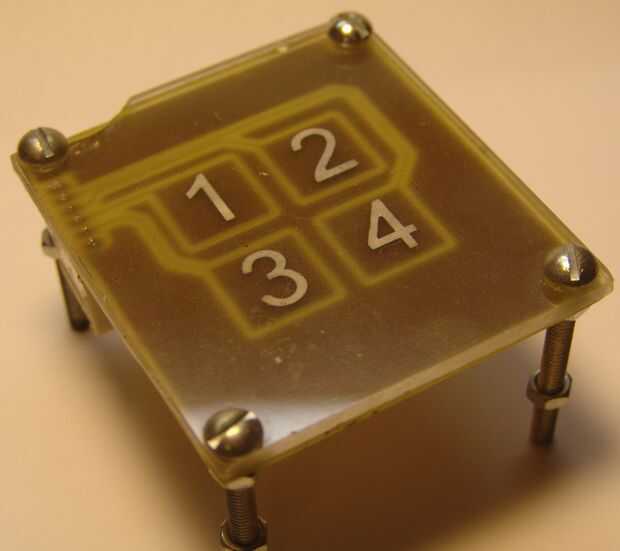

- Un teclado táctil, se puede usar como un teclado USB estándar.

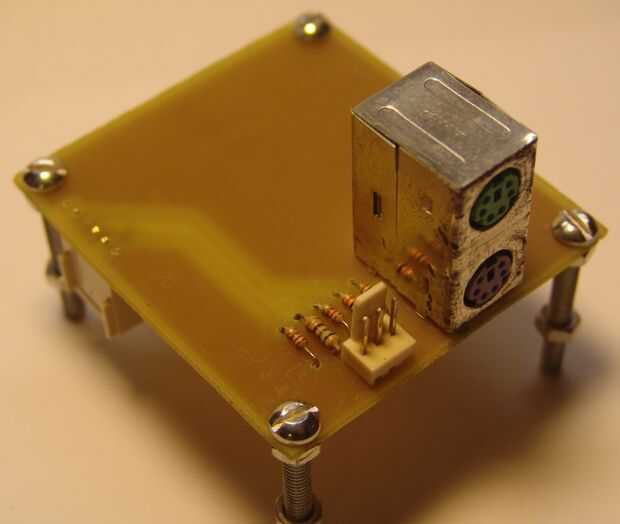

- Un juego de Video (juegos pong y serpiente), con salida de TV y conexión a un teclado de la PC (el viejo PS/2) para el control.
- Cuadro marco, Lee cuadros forma la tarjeta SD y ver en la TV.

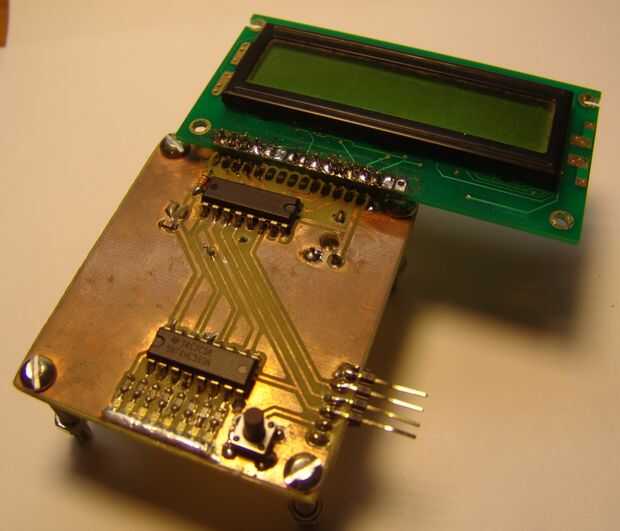

- Controlar un LCD de 5 voltios y algunos leds, con solo 3 cables (el MCU es 3,3 v)

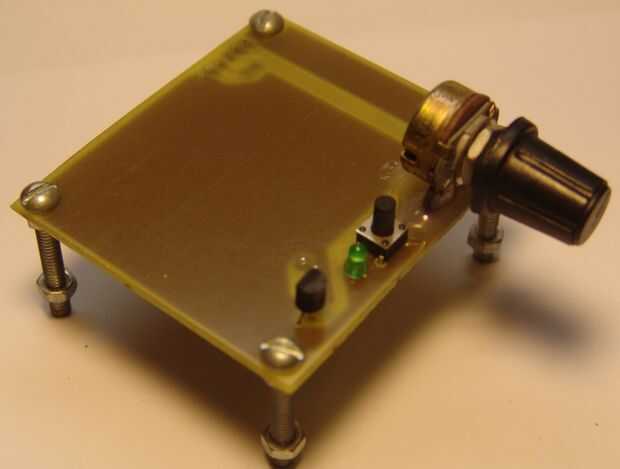

- Control de servidor web, donde podrá ver algunos estado de la Junta como la temperatura, la posición de un Pot y un botón, algunos LED y el LCD (todo esto de internet)
Y las cosas que saber antes de empezar (solo una lista de verificación):
- el lado derecho de un soldador
- programa en c (solo lo básico)
- programación de PICs en ensamblador (Me he pegado aquí durante mucho tiempo, pero no es necesario)
- Cómo hacer un PCB
- electrónica un poco
- depuración de
Todo comenzó cuando vi este proyecto:
Web-Server-on-a-Business-Card-Part-2 (gracias HACKADAY)
La idea de controlar algo a través de internet fue muy bonito, así que compré el chip. Pero cuando me entregué las clases comenzadas. Un año más tarde, empecé a leer un libro prometedor:
Programación de microcontroladores PIC de 16 bits en C: aprendiendo a volar el PIC 24

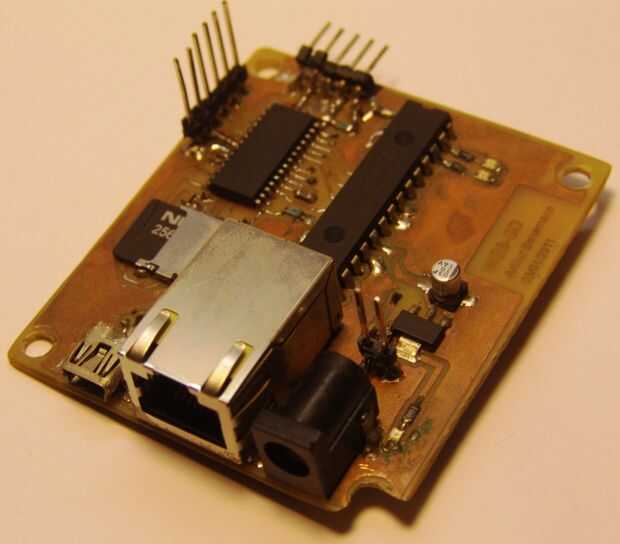

Era el 24F, empecé enseguida. Protoboard, lío de alambre y los primeros programas estaban corriendo. Pero como avanzado en el libro sentí la necesidad de un PCB. Proyecto de HackADay fue mi base, pero quería que yo un poco más. Un conector USB y algunos pernos anteriores expansiones. Nació la Junta WEBSD.
Después desarrollé algunos consejos extras para tapar. Si quiero hacer algo nuevo con la Junta, a diseñar una Junta de expansión simple.
Siga las siguientes páginas para ver más sobre el proyecto. Archivos de proyecto se adjuntan en esta página.
Arturo Benemann 2011 Brasil
