Paso 5: Placa de Video teclado

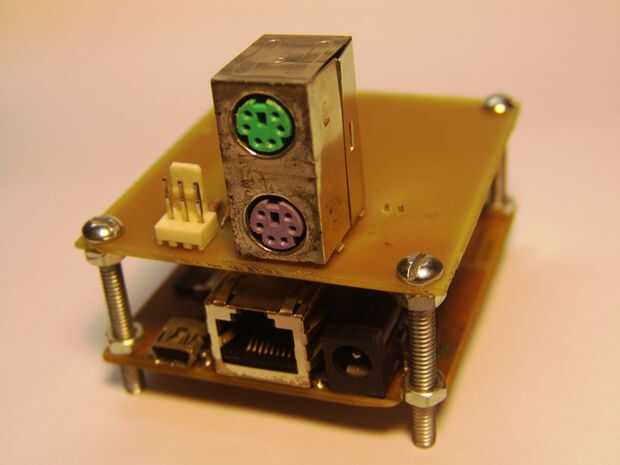

Esta placa fue diseñada para ser conectado a un teclado de PC. Es el viejo teclado PS/2. Trabaja a 5v por lo que debemos aplicar un truquito, hay algunas resistencias que dependen de los diodos de la abrazadera de la foto para bajar el voltaje a 3.3V. El conector que tomó de una vieja placa base ATX.
Un DAC simple de dos resistencias se utiliza para generar la señal de vídeo. No tenía ningún conector RCA de montaje de PCB, que usé un conector molex cable a un conector macho RCA.
El adaptador molex-RCA es simple, que toma de tierra del tablero debe conectarse el escudo de la RCA, VideoOut del tablero a la patilla central de la RCA.
