Paso 2: Construir la Base (X e Y)
Recortar un 19 "x 23" pedazo de madera contrachapada de 1/4". Esta es una base para la máquina en.

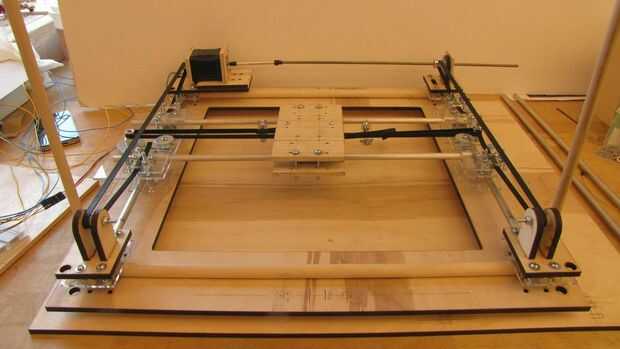

Cortar la estructura de la cama X e Y, un 19 "x 19" x 1/4" D la Plaza de la madera contrachapada con agujero de 13" x 13" cortar fuera del centro.
Usted tendrá que cortar 4 conjuntos de agujeros en cada esquina. Consulte archivo de láser adjunto.
Corte resto de piezas en el archivo de láser. Consulte imagen para montaje.
Tornillo "A" pedazos en las esquinas hacer espigas de madera.

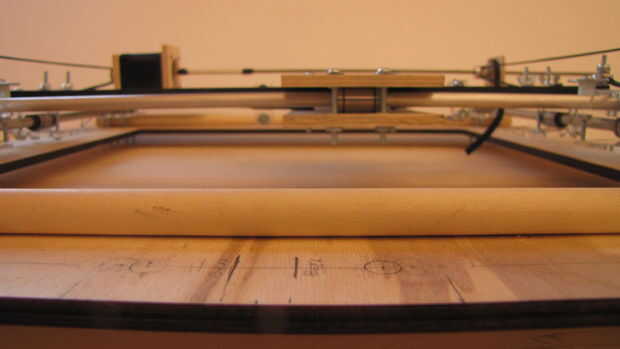

Colocar barras de aluminio abajo perpendicular a tacos de madera.
Asegúrese de que usted Deslice 2 rodamientos lineales en cada varilla de aluminio antes de la fijación abajo.
Barras de aluminio entre "A" y "B" del emparedado piezas. Hacer esto en cada esquina.
Añadir las piezas "C" vertical en 3 esquinas. La cuarta esquina tiene dos piezas "D" vertical ese motor sandwich la X.

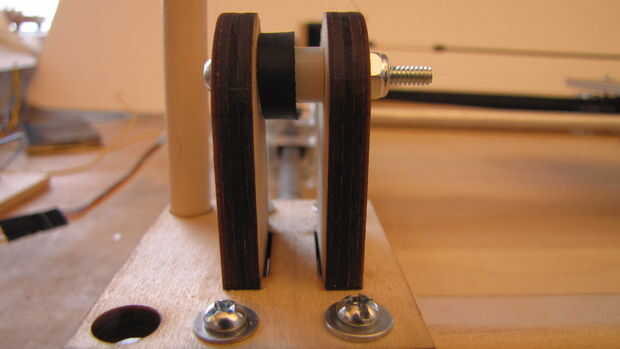

Pase un tornillo con un espaciador de nilón sobre él a través de cada par de fichas "C".

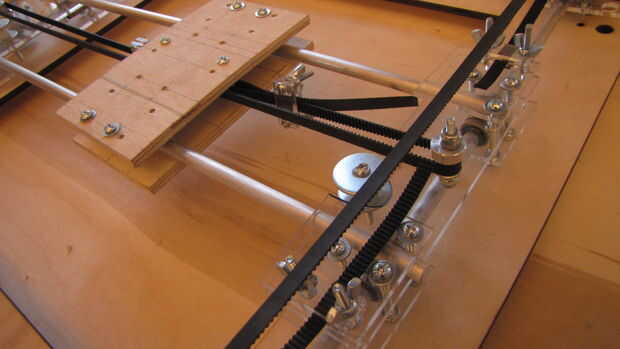

Colocar las restantes dos varillas de aluminio perpendiculares a los que directamente debajo de ellos. Asegúrese de que se deslice un rodamiento lineal en cada uno de estos antes de fijar abajo. Por favor refiérase a la imagen para ver cómo conectar las varillas de aluminio uno al otro.

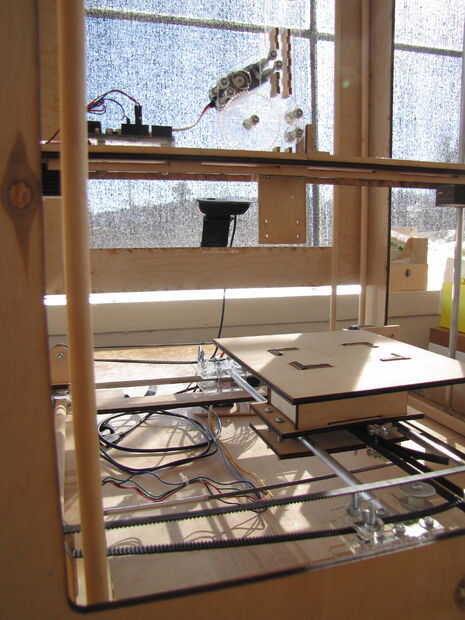

Ahora colocar la cama. Rodamientos lineales deben ser directamente enfrente de uno con el otro y el sostenido en lugar por la cama.
