WedgeCam - una cámara oscura para el escáner (1 / 5 paso)

Paso 1: antecedentes

Este paso es realmente sólo un poco de la historia de cómo este particular diseño surgió. No dude en omitir este paso si desea seguir adelante con la fabricación.

Cámara Obscura para escáneres no es una idea nueva, recuerdo haber visto éste en hacer hace un tiempo:

http://Makezine.com/2008/09/15/Weekend-Project-SCA...

Todos los que había visto tenían que tener un pequeño fino tipo de escáner, con el escáner todo volcó y el poco de obscura de la cámara apuntando hacia afuera. Haciendo este tipo de cámara oscura no era tan conveniente, y el escáner que tuve fue un combo de impresora y escáner más voluminoso.

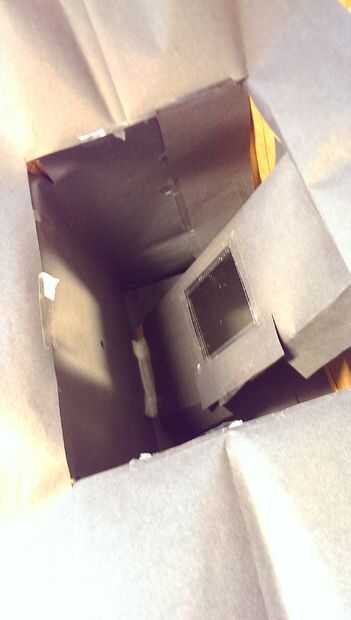

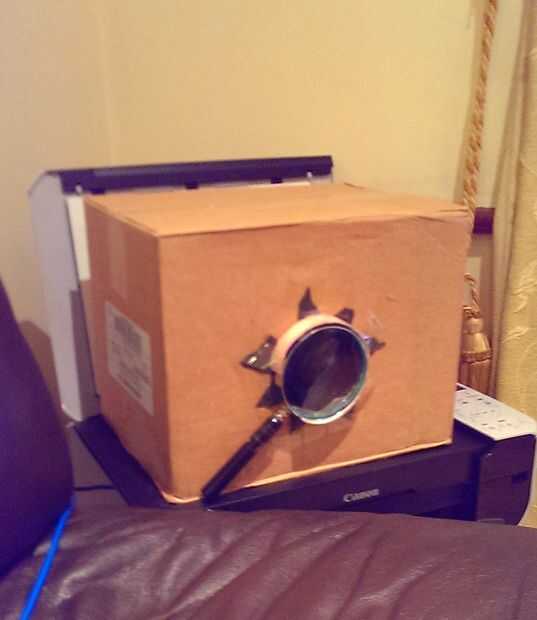

Debe haber habido una manera de obtener la imagen al plano del explorador sin tener que voltear el escáner, y la solución llegó en forma de un espejo en 45 grados para reflejar la luz que viene de abajo a la cama de exploración. Mi primera cámara oscura era una forma de cuña, era una caja que tenía un 'soporte' sosteniendo el espejo a 45 grados en el centro de la caja de cartón. Tuve un apropiado lente (lupa) pero sentía que necesitaba una manera de ajustar el enfoque superficial que produce y el punto focal más cercano al escáner. Un rollo de cinta sólo había funcionado hacia fuera y fue perfecto para fijar en la parte delantera de la caja. Corté una hendidura en ella, así que fácilmente podía deslizar el mango de la lupa en una salida para ajustar el enfoque.

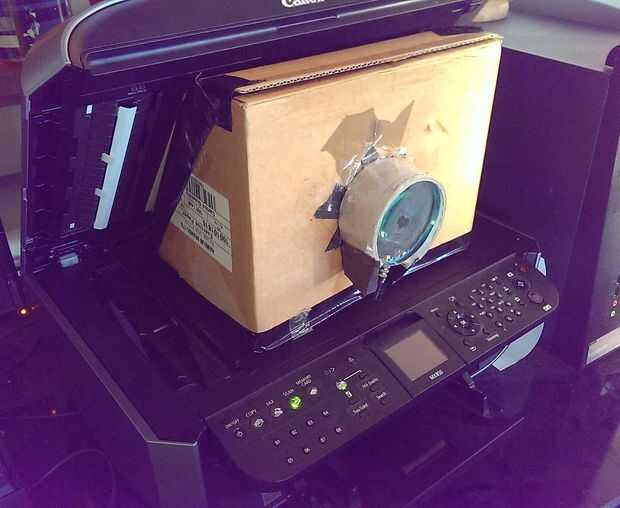

Funcionó muy bien en casa y tomé un cuadro fresco de mí mismo con brazos ondulados. Estaba tan emocionada que funciono que lo llevé a mi local hackspace, crear espacio de Londres (http://createspacelondon.org/). He intentado encaja en el escáner hay pero mucho para mi decepción no encajaba. La tapa del combo de impresora escáner fue diseñada para que la tapa no va mucho más allá de un ángulo de 45 grados y no era también desmontable. En lugar de renunciar a la noción y salir derrotado, decidí cortar el borde posterior no sirvió ningún propósito y nació el WedgeCam. Tomé muchas fotos con él de muchas personas que utilizan el espacio de crear.
