Paso 2: WeeBee - la pieza de Lego
Realizadas por Kees Versluis,
LEGO y colocación
Como viste en el video, WeeBee se compone de Lego. En esta parte del Instructable explicar cómo hicimos la cáscara para WeeBee y mostrar los elementos esenciales para fijar las piezas de Arduino a la carcasa de lego.

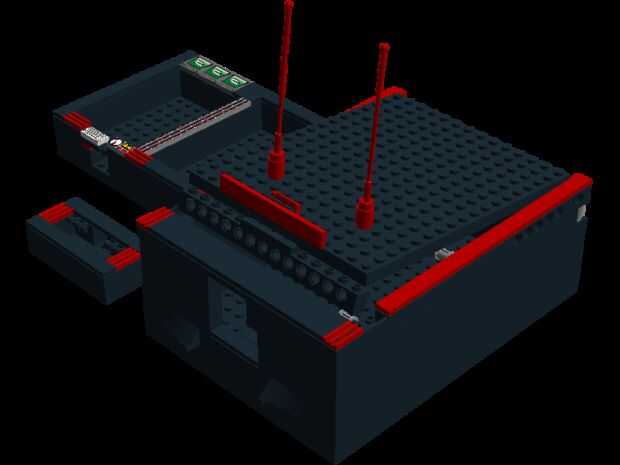

He hecho todo en Lego Digital Designer, una herramienta gratuita desarrollada por Lego, que fácilmente le muestre qué partes se compone el cuadro de. Esto le muestra exactamente cómo construir la cubierta hemos hecho para WeeBee, difiere ligeramente de la nuestra en el sentido que se muestra en el ejemplo es 18 de ancho y nuestra era 16, esto es debido a algunas limitaciones del constructor de Lego y mi propia falta de conocimiento sobre su funcionamiento. Aunque el ejemplo es lo suficientemente preciso como para trabajar.
Siga el enlace de abajo para ver a la guía paso a paso impresionante por el constructor de Lego!
Como nota final:
El Arduino Servo se unen a un pedazo de cartón de 2mm que nos corte un agujero rectangular en para que calce el micro servo, el resto de la Junta es atravesado por los 2 polos de Lego Technic y pellizcado juntos por los tapones. Esto proporciona suficiente estabilidad para contrarrestar el movimiento del servo y mantenerlo en su lugar. Aunque tienes que empuje hacia atrás en su lugar después de unos bamboleos a conseguir la máxima ternura. Son los 2 (rojo) Led colocado en el ladrillo de lego technic que se adjunta a la tapa y la matriz cabe agradable y al ras en el agujero en la parte delantera y se mantiene en su lugar por el ladrillo con sangría, puede que tenga que balancea un poco hacerlo agradable y cómodo.
Todo esto se basa en la suposición de que si estás leyendo esto, eres capaz de llegar a sus propias soluciones a estos problemas menores.
