Paso 6: Electrónica - circuito diseño e implementación
Diseñé el circuito básico de 123d (no diseño PCB, como construí utilizando perfboard)
No todos los componentes se describen exactamente, sólo me deben dar una idea aproximada, qué pines son utilizados y verificar las conexiones luego.

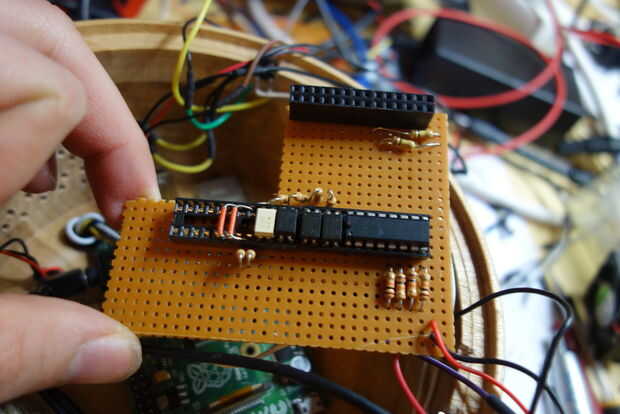

Básicamente la frambuesa Pi está conectada a un ADC mcp3008 vía su spi pernos. Entrada 4 a 7 en el adc se tiran bajo con una resistencia de 10 k, que es necesaria para los termistores y la usé para el fotoresistor, demasiado. Pernos de 0-3 no se tiraron bajo, el primer 2 de ellos están conectados a los dos acelerómetros. Todos los componentes se ejecutan en 3.3V así que no hay cambio de nivel es necesario.
Los acelerómetros están conectados sólo en uno de los tres ejes (eje z) como sólo quiero detectar el movimiento, no dirección.
PIN 17 es conectado a un pulsador para la interacción general.
Pernos de 18, 22, 23, 27 (21 en modelo A frambuesas pis) están conectados con optoacopladores para conducir todas las cosas de 12V (los probablemente no son necesarios, pero es fácil para mi MOSFET que no conecte con 3.3V + he desacoplada la frambuesa pi desde la línea de 12V).
Pin 4 está conectado a un transistor para cambiar el hardware de sonido encendido y apagado (vea el "paso de problemas" al final de este instructivo).
Todos los componentes están conectados por medio de pines y cables de puente.
Los LEDs son conducidos con este controlador LED (#4) pero en vez de un pwm la línea de 12v atraviesa el optoacoplador y una resistencia a lo mosfet. La línea entonces se enciende y se apaga para proporcionar el pwm. Los controladores de led son también pegados al disipador térmico de los leds y no se sueldan a la perfboard.
Para conducir el ventilador que tenía que insertar otro MOSFET que se cambia por el optoacoplador (el optoacoplador producido con mucha resistencia, por lo que el ventilador no comenzaría a girar, si está conectado directamente).

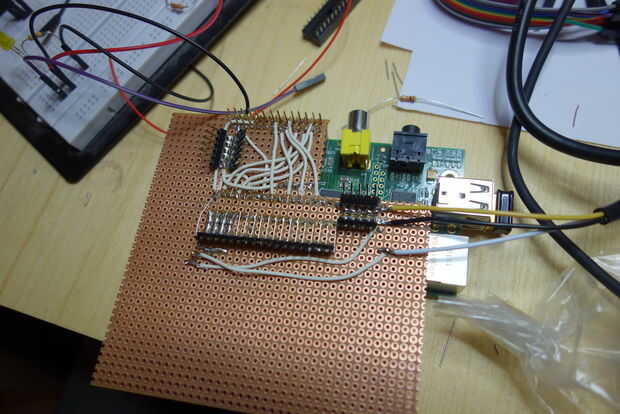

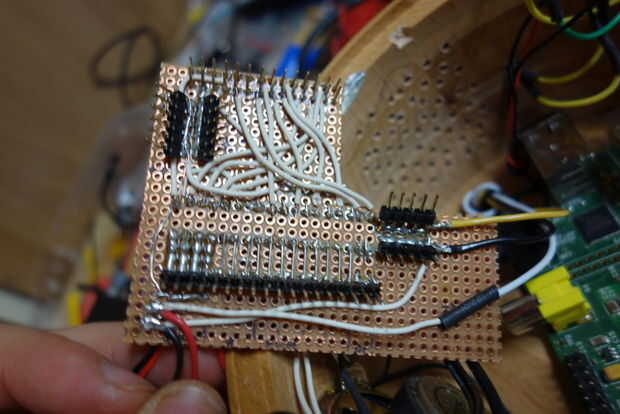

Había soldado todo en un perfboard que actúa como un escudo para la frambuesa pi. Todos los conductores del LED, ventilador, botones, interruptor de sonido y sensores están conectados a través de cabezales de perno.
Para mantener baja la altura soldar los pines en diagonal.
La línea de 12V, 5V y gnd están conectadas también a la Junta.
Había soldado una clavija micro-USB para poder la frambuesa Pi el tablero.
