Paso 7: Circuito - luz y sonido y sensores

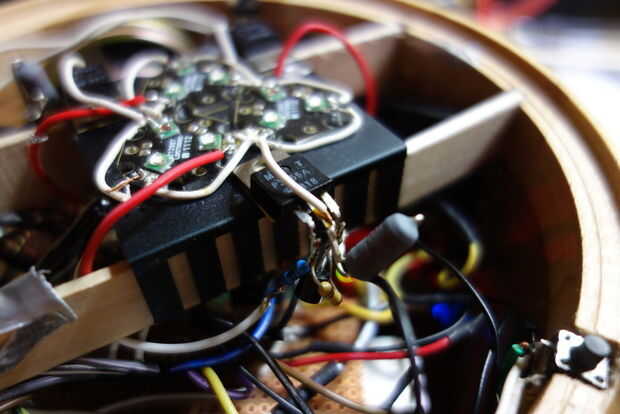

Usé tres cree xp-e rgb LED pegado a un disipador térmico. el circuito controlador del paso anterior también se pega en el disipador de calor.
Lamentablemente el disipador de calor se calienta bastante en esta configuración, por lo que voy a cambiar a un más grande uno más adelante (ver "software paso" para solución temporal).
Cada color tiene 3 conexiones: 12V, gnd y el control. Quienes están conectados con el escudo del paso anterior.

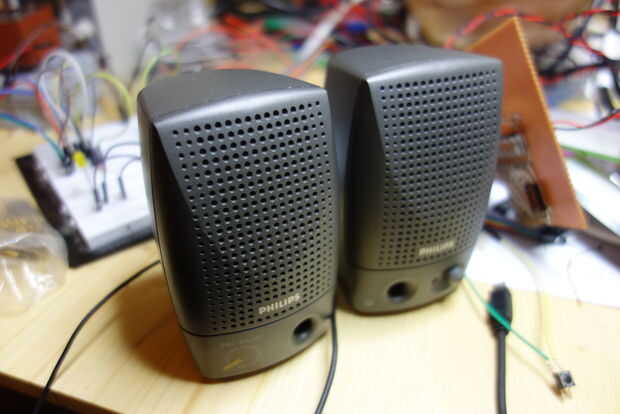

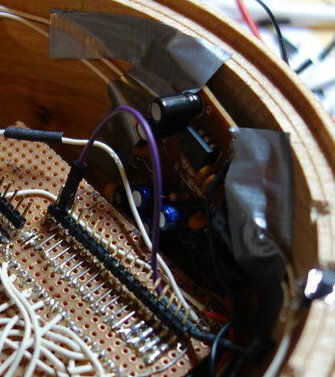

Para salida de sonido He rasgado aparte unos altavoces de pc activo viejo que funcionan a 5V. Usé la placa completa y sólo ponerlo en apagado vía pin 4 a través de un transistor. La Junta está conectada vía el jack de 3,5 mm a la frambuesa (vea el "paso de problemas" por qué tenía que construir en una posibilidad para apagarlo).
Soldar cables de puente a todos los sensores y los LEDs para que yo pude conectarlos en el escudo fácilmente.
