Paso 3: montaje
La figura:

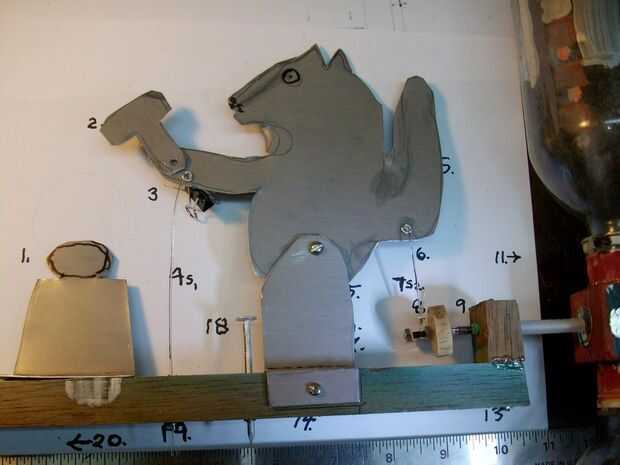

Después de cortar las figuras o con figuras de madera se ensamblan las partes.
Conecte las dos piernas al cuerpo. Utilice las arandelas como se muestra para mantener las piezas separadas y fáciles de mover.
Conectar las patas al cuerpo de eje largo con los tornillos o pegamento sólo en.
Conectar encolando el martillo y la tuerca y árbol de tronco.
El cam-

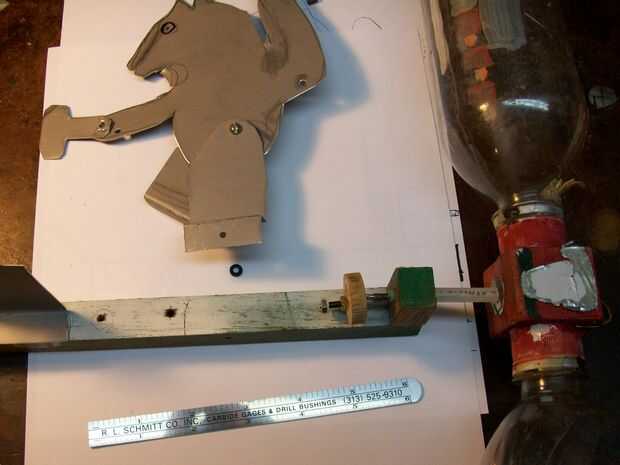

Forma el eje de acero como se muestra con un extremo formado como un gancho. Este gancho se pega al centro para mantener el eje de rotación con el eje... El otro en encajará en la cam. El extremo del eje se puede sangría con una sierra para anclar la leva a él con pegamento.

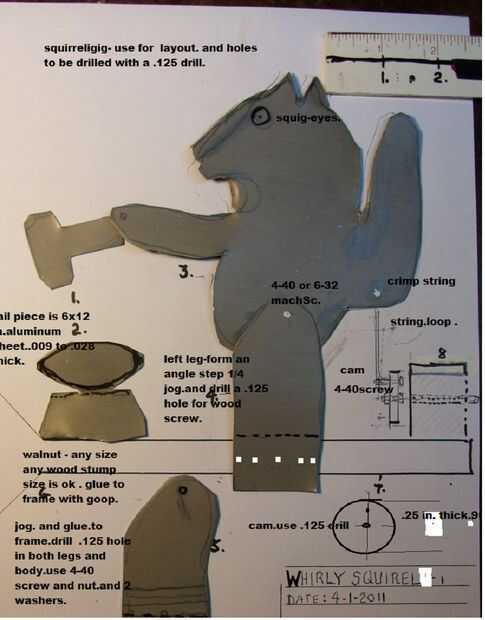

Consulte el paso uno de esta disposición. La leva puede ser cubierta con laca para evitar que absorban agua de lluvia. Pegamento epóxico es mejor aquí.
Utilice un trozo de tubo de paja sobre el eje de la leva y el tornillo 4-40. Utilice las tuercas 4-40 como se muestra.
Cam a figura conector-
Se utilizó 1mm.diam. estira cadena aquí. Forma un bucle alrededor del tornillo 4-40 y el tubo y apretar ligeramente. luego ejecutar 2 longitud de pulgadas hasta el agujero en la figura y obstaculizarlo. {alambre puede también utilizarse aquí para un conector}.

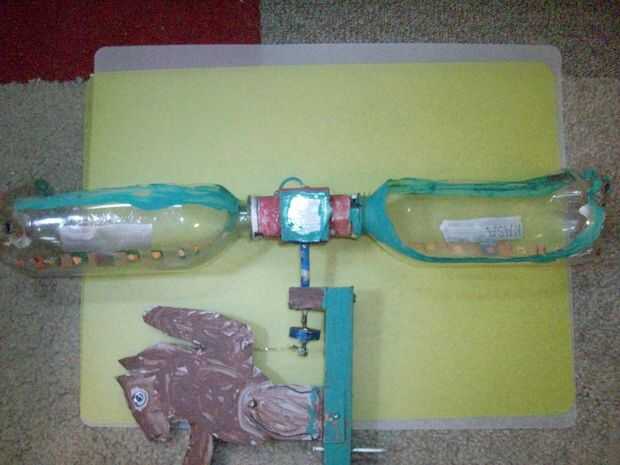

Hélice y eje.
Utilice un cubo de 1-1/2 de madera. Perfore los orificios como se muestra. Para el uso de apoyo 12 pulgadas largo botellas cortan 1/2 de un lado.
Perfore un agujero en los tapones de botellas para los tornillos de madera. montar los tapones y luego atornillar las botellas.
Asegúrese de que las botellas se giran para que se captura el viento y girar. Prueba con un soplo de aire. Monte en el eje.

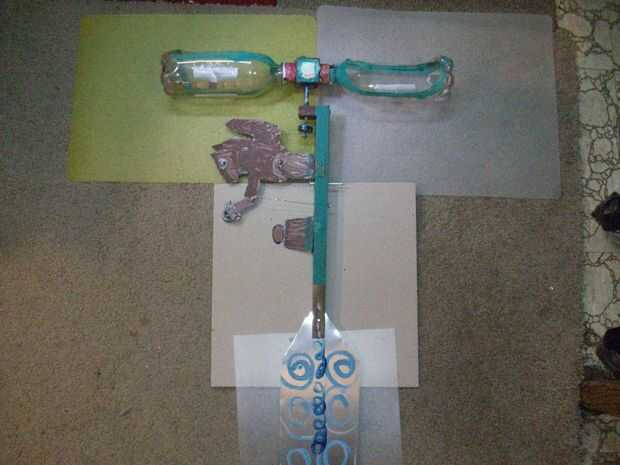

Cola- Cortar la cola largo de 13 pulgadas y alambre con el alambre del clip de papel. como se muestra.
