Whitebox pixel gallery (1 / 6 paso)

Paso 1: esto es lo que necesita

en detalle:

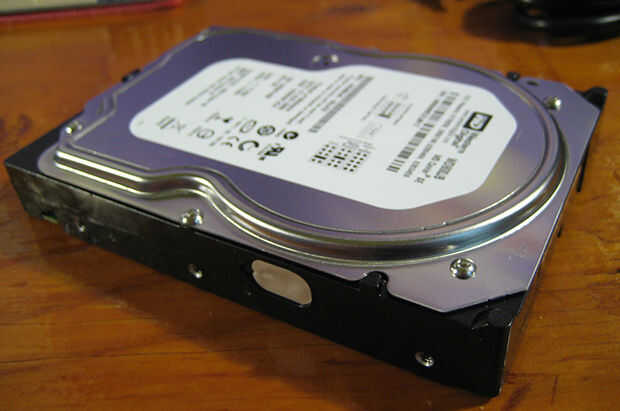

disco duro: algo más grande de 30Gs será más que suficiente memoria pero también le dan suficiente flexibilidad a la partición o para ejecutar diferentes aplicaciones. Estoy utilizando un western digital 80 GB de disco si tienes un disco duro portátil slim entonces más energía a usted.

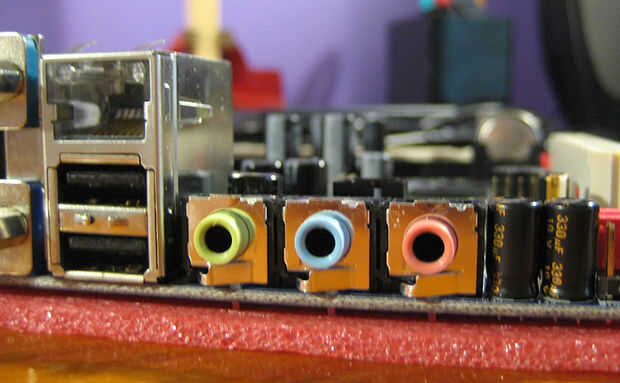

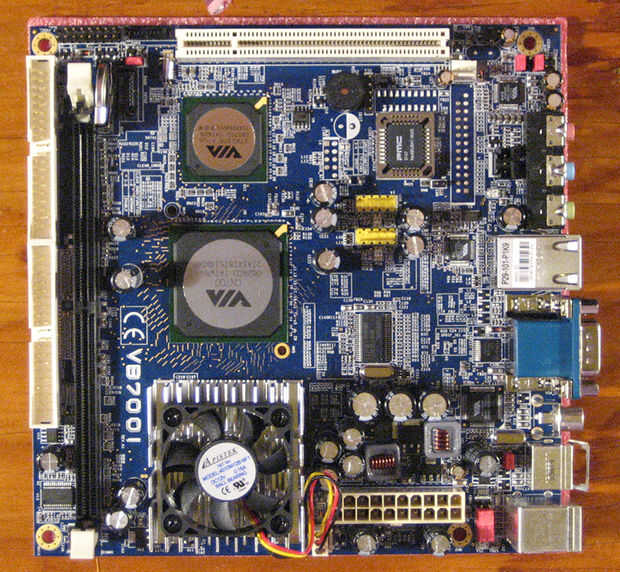

Motherboard, Tarjeta madre: Estoy usando un Tablero Mini-ITX de VIA VB7001, se trata de una placa compacta completa con un procesador de 1,5 GHz y audio a bordo y a puertos para vídeo compuesto RCA y VGA, que se importa para cuando se necesita para conectar el sistema a un televisor, monitor o proyector. Esta placa base también necesita memoria RAM para que una memoria de 1GB va a hacer bien.

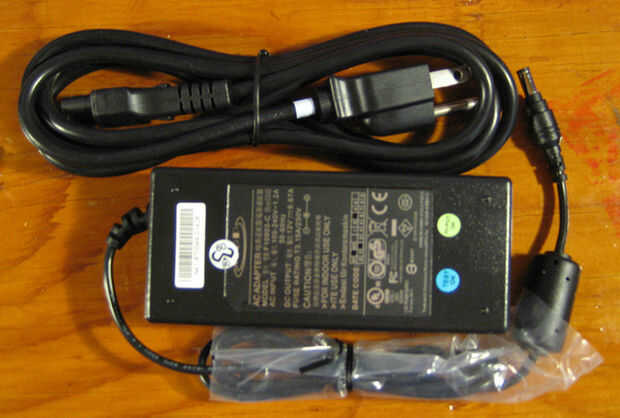

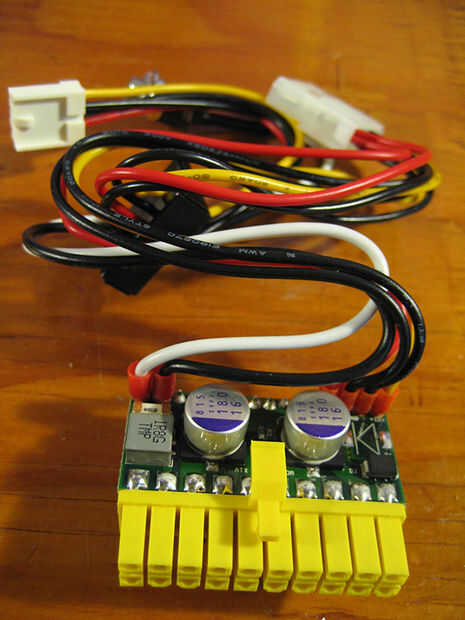

fuente de alimentación y adaptador de corriente: una de mis preocupaciones con este sistema era el tamaño, por lo tanto, la mini placa base, por lo que también se trata de conseguir una fuente de alimentación que también es muy pequeña. Usé el un PicoPSU-120, 120W 12V DC-DC , junto con un adaptador de corriente 12V DC/80W conveniente para el PicoPSU.

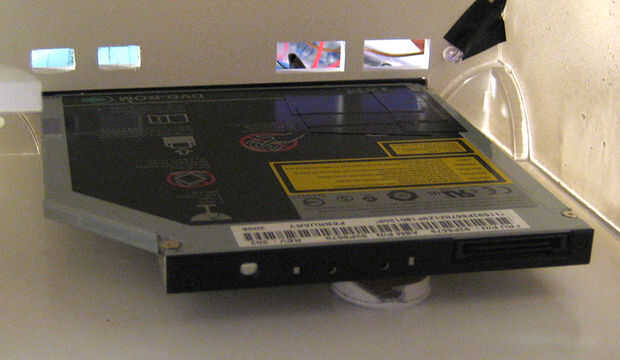

unidad de DVD/cd: utilicé un viejo slimdrive unidad de DVD/CD de un ordenador portátil de dell, si lo hace así entonces necesitarás un CD Slimline IDE de 40 pines para conectar la unidad a una ranura IDE secundaria en la tarjeta madre.

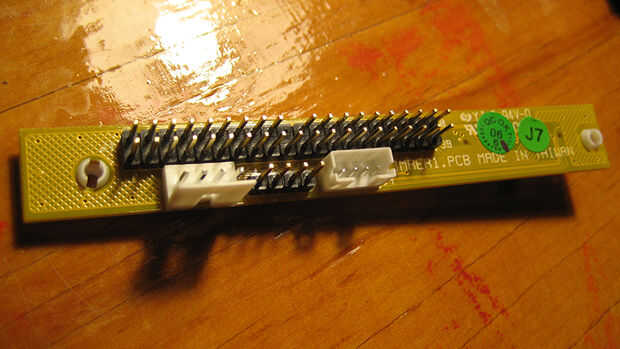

Slimline DVD/CD al adaptador del IDE de 40 pines: este adaptador se utiliza para conectar a la placa base al convertir el conector fino en una conexión estándar del IDE de 40 pines. Esto también viene con un 3,5" mini conector de alimentación (estilo floppy) que es perfecto porque nuestra PicoPSU puede encender fácilmente.

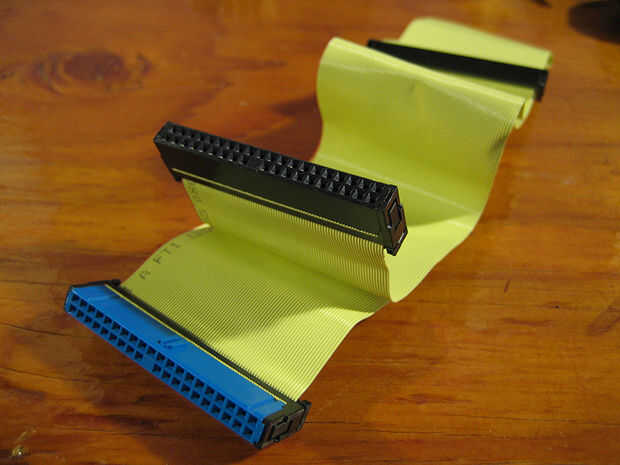

Cable de cinta IDE: se trata de tu clase básica del significado-n-patatas de cable de cinta, utilizado para conectar la unidad de DVD recientemente adaptada a la placa base. la placa base también debe venir con uno.

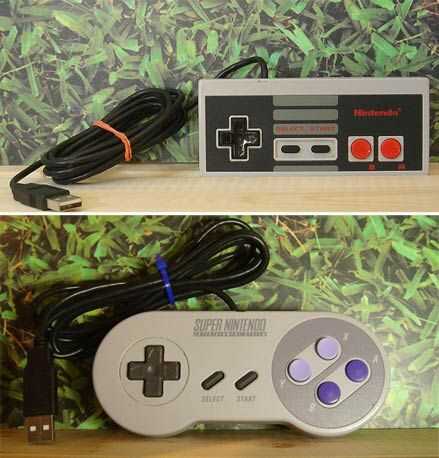

Controladores USB: hará cualquier gamepad USB habilitado y hay toneladas de opciones hacia fuera allí. usted podría adaptar su vieja NES o SNES controladores o un xbox 360 gamepad, o incluso hackear un pad de xbox no USB viejo para ello. Básicamente, usted elige su veneno aquí.

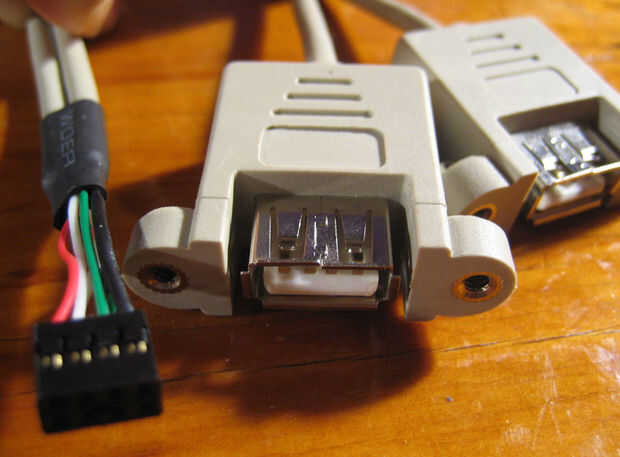

Cable USB: Cable doble USB con USB individualmente en puertos compatibles con la motherboard de su elección. Este cable se utilizará para los controladores y en mi caso tuvieron que ser soldadas a la Junta, más en eso más tarde...

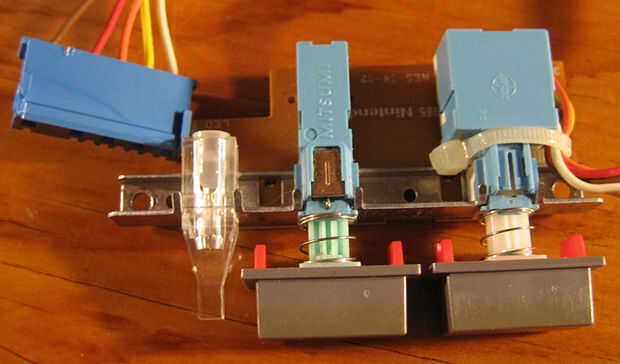

interruptor: también fui retro todo balístico y utiliza el interruptor de la NES : > - también Raphael Abrams de NYCResistor fue bastante agradable me regalo una extra de estas.

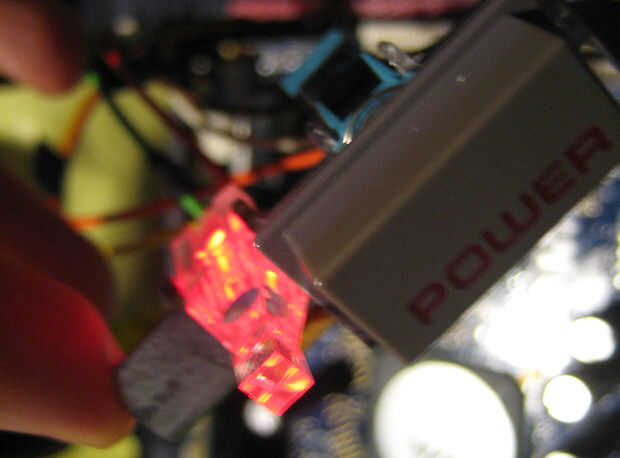

energía LED: color depende de ti.

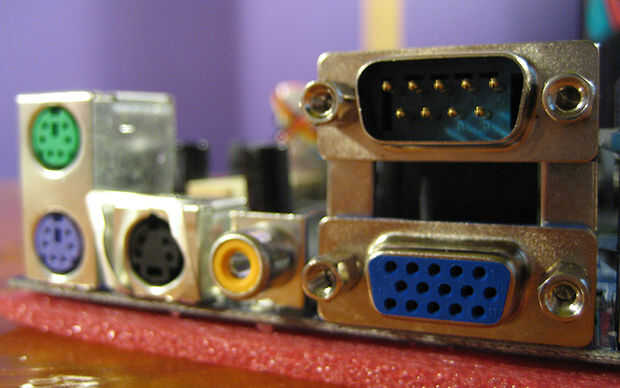

TV hacia fuera cablegrafía: esta es la suya o la situación, puede utilizar compuesto RCA con más televisores y también vídeo con algunos. VGA, s-video con monitores y proyectores; Encontré este artículo sobre el tema muy ilustrativo.

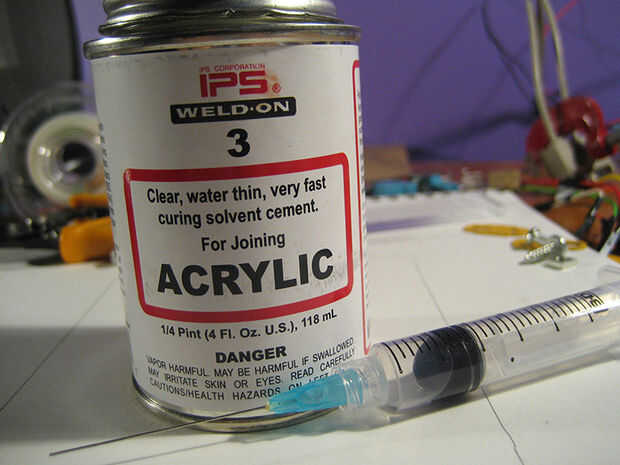

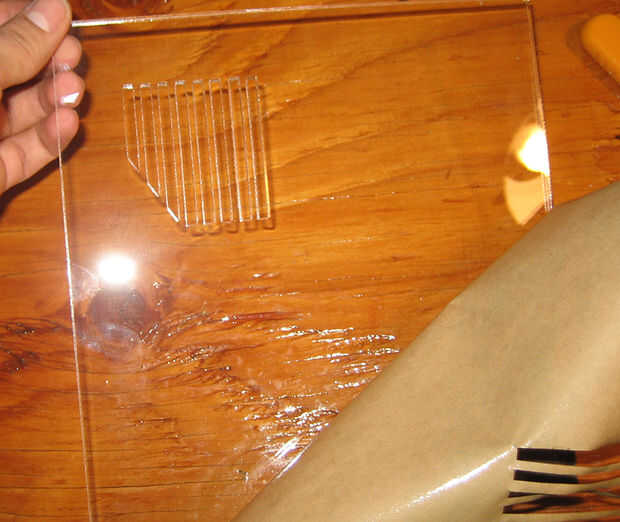

vidrio acrílico: para el caso usé 2 hojas de 1/4 de pulgada plexiglas, cada hoja es 9 x 24 pulgadas. Estos se cortan a mi diseño con un cortador de lazer. así para el material de la vinculación que tendrá 3 soldar con autógena-en acrílico de cemento, este material huele mal y tiene que aplicarse con una jeringa.

sistema operativo: mi recomendación para el sistema operativo es Ubuntu; es gratis, basado en linux, abrir fuente y capilla de mad. por supuesto que usted puede utilizar su sistema preferido con Windows es que la opción más popular y brevemente cubre tan bien pero este instructable principalmente se centran en herramientas de código abierto.

emuladores: hay muchos sabores de emuladores que hay y que idealmente se obtendría uno para cada consola jamás hecha, ampliando así su alcance crítico. Afortunadamente el cerebro colectivo de Wikipedia compiló una lista para nosotros aquí.

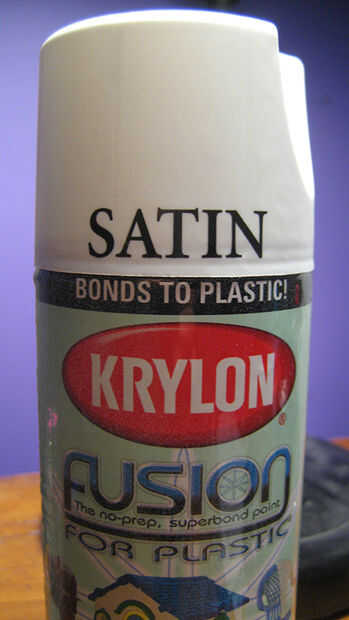

pintura de aerosol: para un buen acabado

otras cosas: como paciencia, pegamento epoxi o gorila, un área de trabajo bien iluminado, ventilado, limpio y cómodo además de peladores de alambre, tornillos, destornillador, cables, una soldadura kit, cinta etc. etc. Si no tienes algo entonces MacGyver pero siempre en el lado seguro. Yo realmente debo han documentado mis quemaduras soldaduras...
