Whitebox pixel gallery (4 / 6 paso)

Paso 4: instalación del hardware

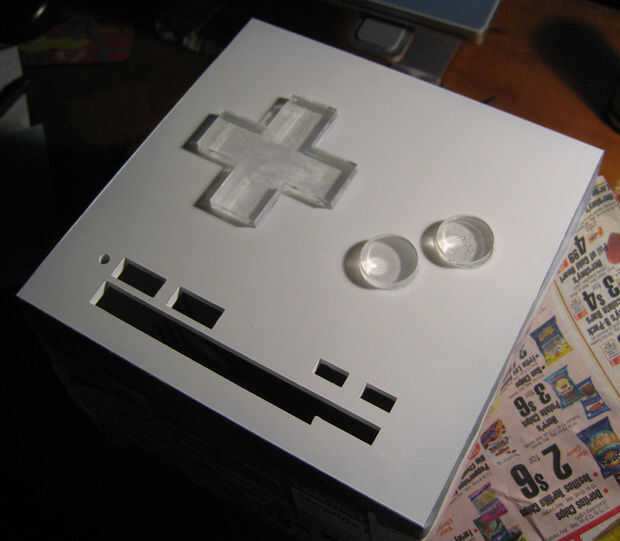

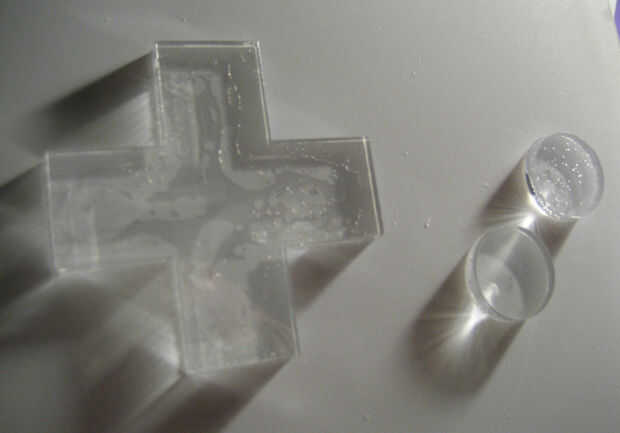

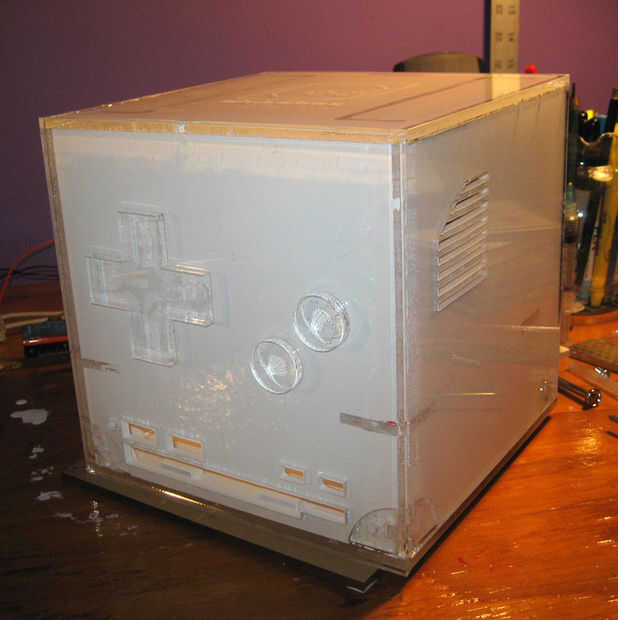

Tenía originalmente la intención sólo pintar el cuadro blanco desde el interior y crear este efecto de gran profundidad con el plexi de 1/4 de pulgada, pero la cantidad de articulaciones y algunos defectos en el plástico hecho menos deseables. Seguí a pintar el panel frontal y el resto para más adelante a la izquierda.

ahora para todo.

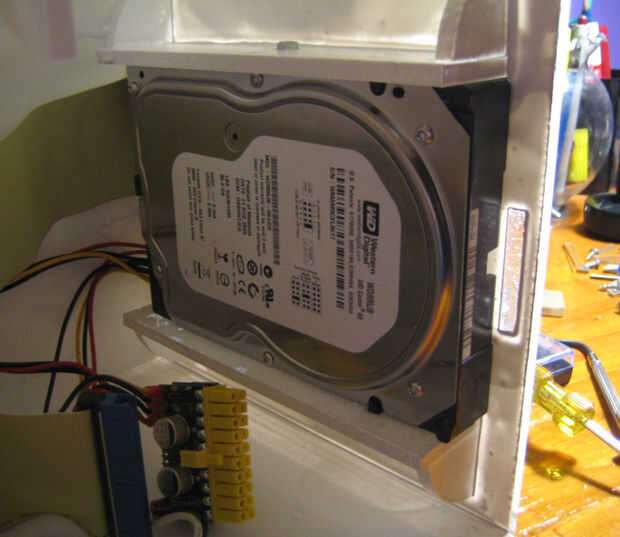

– primer tornillo en el disco duro en su panel superior soporte y asegúrese de que el cable IDE y el picoPSU están conectados también.

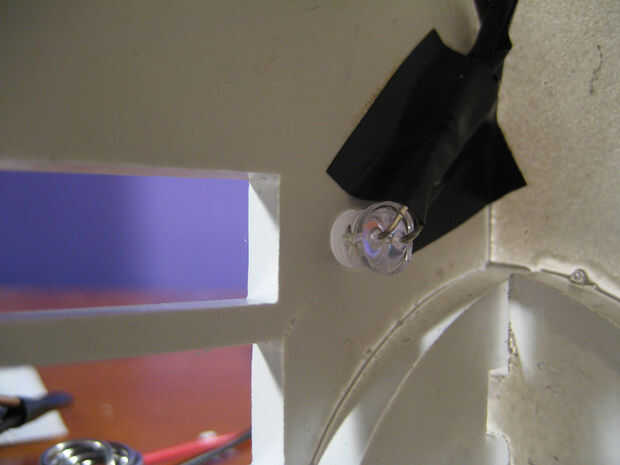

– a continuación tome el LED de alimentación y dos cables que la soldadura lo suficiente para llegar al grupo F de la placa base, luego colocar en el agujero como se muestra en la siguiente imagen y pegamento caliente en el lugar. mantener los cables con cinta por ahora.

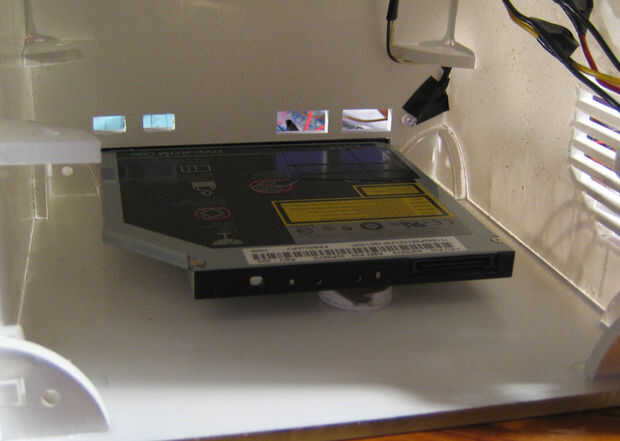

– Monte la unidad de dvd/cd la base hemos añadido anteriormente, puede usar epoxi o pegamento gorila, lo que funciona para usted.

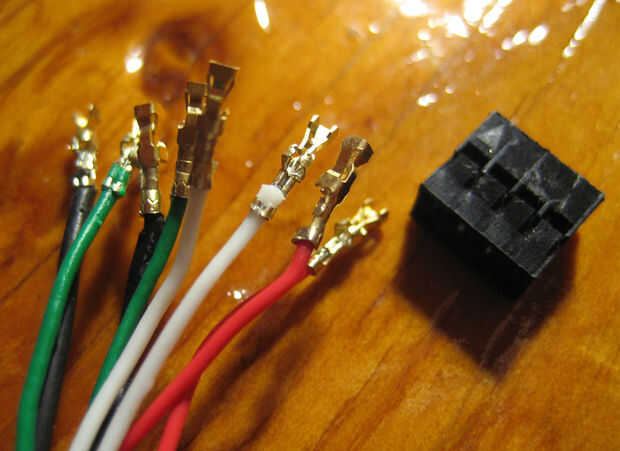

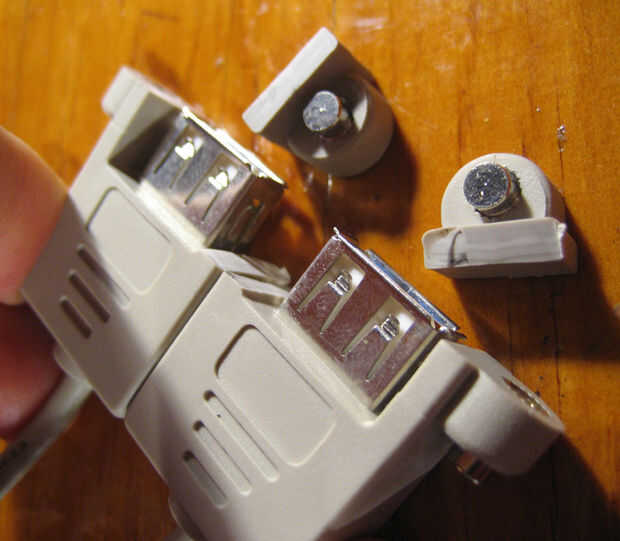

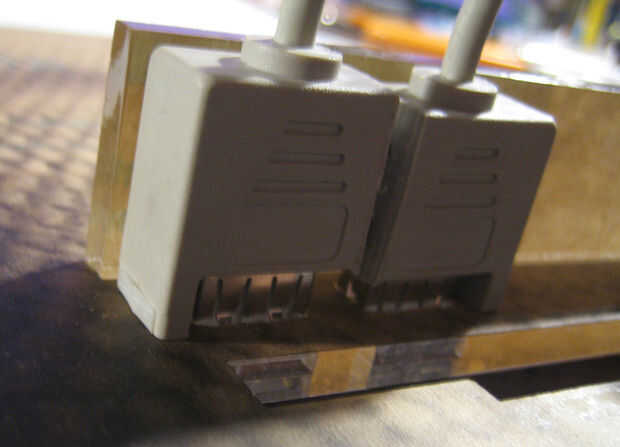

– ahora tomar el cable USB doble y cortar el plástico sobrante de la cabeza haciendo que los puertos encajen en sus respectivos orificios en la pieza frontal. el otro extremo del cable debe ser soldado a la placa base más tarde.

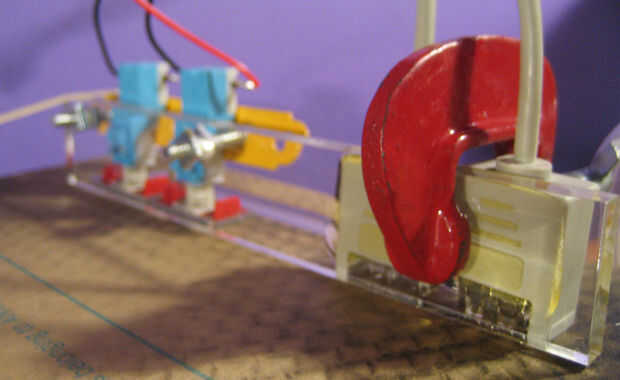

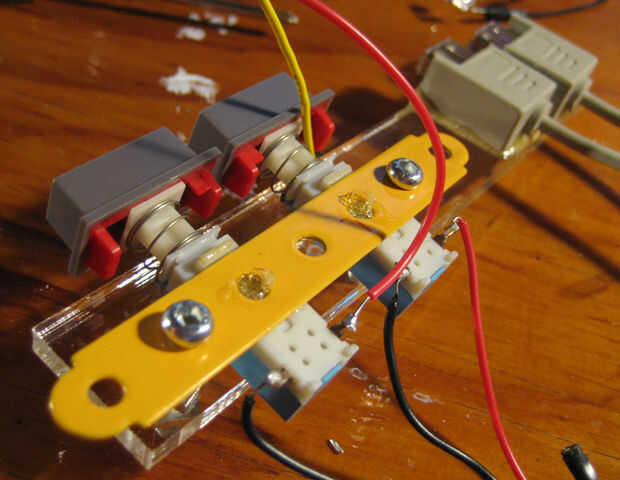

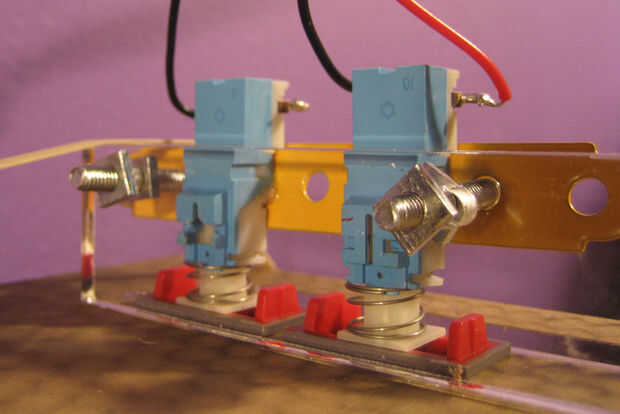

- a continuación para colocar los botones de encendido y los puertos USB utiliza la última de las piezas rectangulares de plexi y algunos tornillos. la pieza de metal amarillo que ves en la fotografía proviene de un conjunto de lego metal, pero nada como lo hará. Este fue mi momento de MacGyver. pegamento y fije las piezas USB y ponerlos a un lado y deje secar.

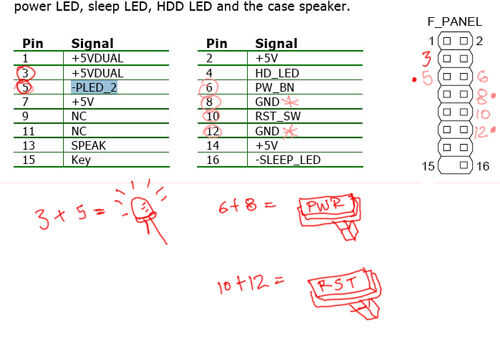

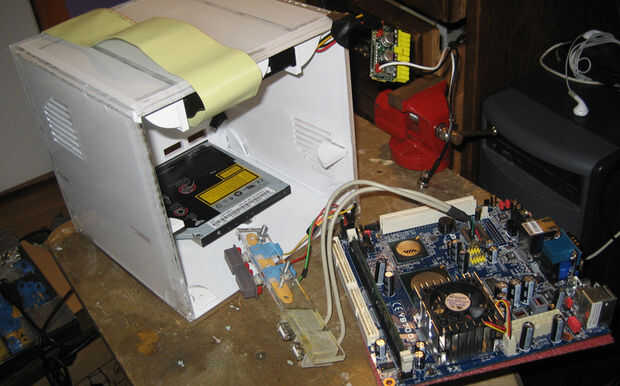

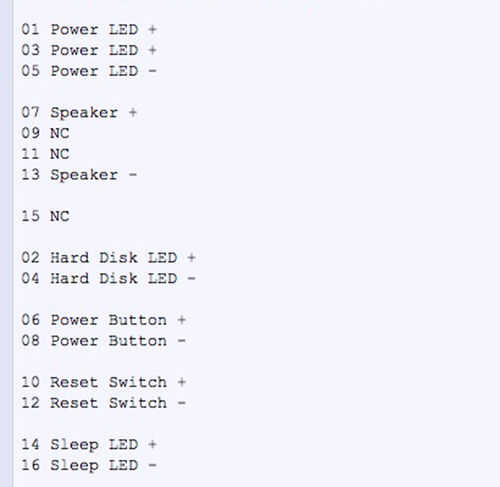

– la última pieza para caber en es la placa base pero para hacer esto que tuve que conectar primero el interruptor de encendido / reset y los cables USB doble a la placa base. siguiendo el manual de instrucciones de la placa base y la información sobre asignaciones de pines de las imágenes de abajo, conecté los cables power, reset y LED a los pins correspondientes en la sección F-panel de la placa base y luego probado.

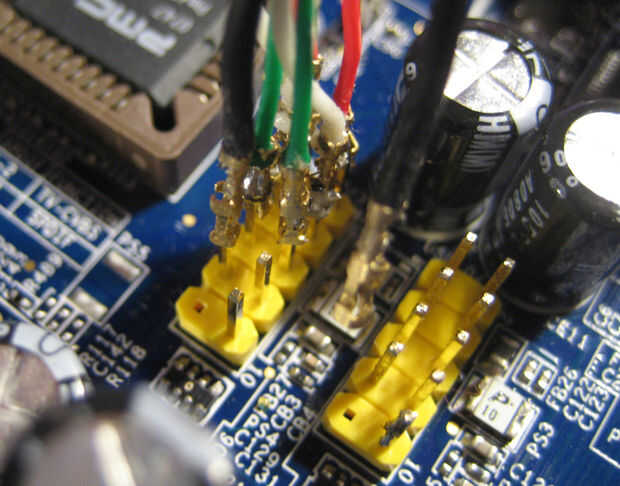

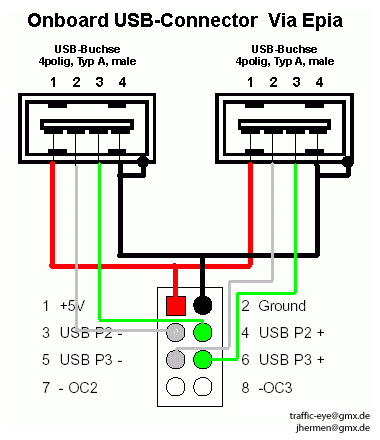

– lo mismo con los cables USB, después de la codificación de color de la imagen de abajo lo conecté y después de la prueba, soldar los cables a los pines. Tuve que hacer esto ya que mi cable USB no era el tamaño adecuado para la board y esto parecía como un hack sensible si el cable funcionó; lo que hizo. así que si tienes que hacer esto y luego acaba de obtener los cables de la carcasa y cuidadosamente soldarlos a la Junta.

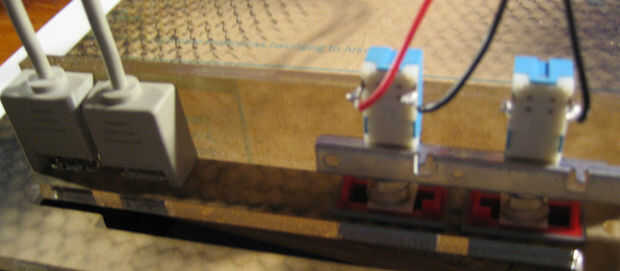

– ahora que esto está listo a pegar la pieza de plexiglás que contiene los interruptores y el USB al panel frontal e inserte la motherboard junto con ellos. esperar unas horas para el pegamento se seque y luego acude a la Junta...

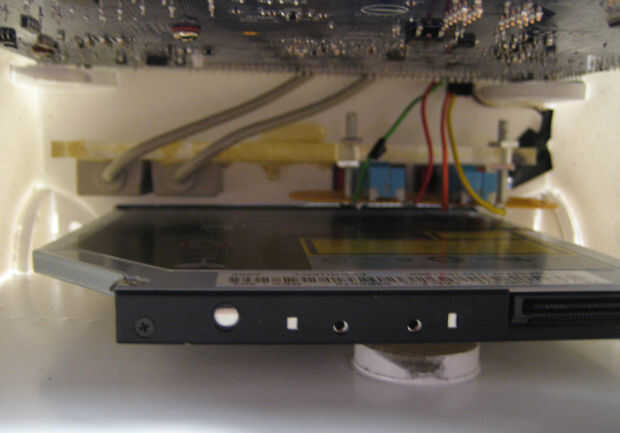

– y atornille cuidadosamente el tablero en su lugar.

a continuación añadimos la pintura.
