WiFi + Bluetooth altavoz portátil (6 / 7 paso)

Paso 6: Instalar el bluetooth amplificador, altavoces y led

Esta etapa es bastante fácil.

Arreglar los altavoces en su lugar utilizando tornillos pequeños que se incluye con el altavoz.

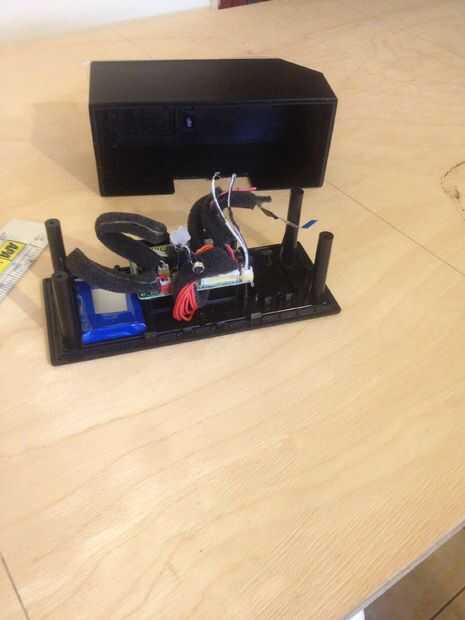

Desmontar el altavoz de bluetooth y seguir los cables de los altavoces pequeños en donde fijan a la placa de circuito. 9 veces de 10 ellos se recortará en su lugar no soldada. Desenganche el cable del altavoz y retire la placa de circuito. Necesita la batería y la Junta. Tenga en cuenta que si la unidad ha construido estos botones puede desconectarse la mayoría del tiempo con un solo cable. Sin entrar en mucho detalle, los reguladores micro en estas placas todos trabajan sin los botones Unidos - más baratos hacerlos igual que cambiar las funciones. Usted todavía será capaz de ajustar el volumen y saltar las pistas a través de su teléfono.

Encolar la Junta y la batería en su lugar. Pegamento de madera hará muy bien. Tenga en cuenta que la bateria dura alrededor de 2 horas en mayores volúmenes y 3 horas en los niveles inferiores. La batería de 3.7v y podría daisy encadenado con otras para extender el tiempo de reproducción.

Ahora corte los clips en los cables del altavoz y conecte los altavoces nuevos en su caja y conectar a la placa de circuito. Trate de mantener la polaridad de la misma. No te preocupes mucho, aunque usted no lo notará la diferencia en esta aplicación. Sí la vida de altavoz puede ser más corta si la polaridad está invertida, pero en altavoces con alimentación baja el efecto es mínimo.

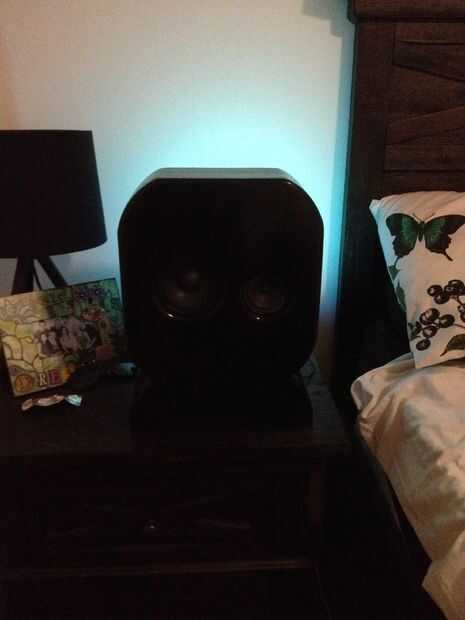

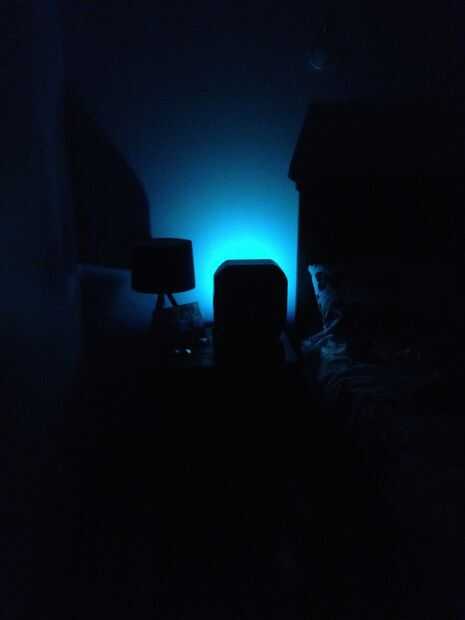

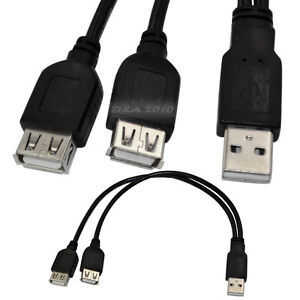

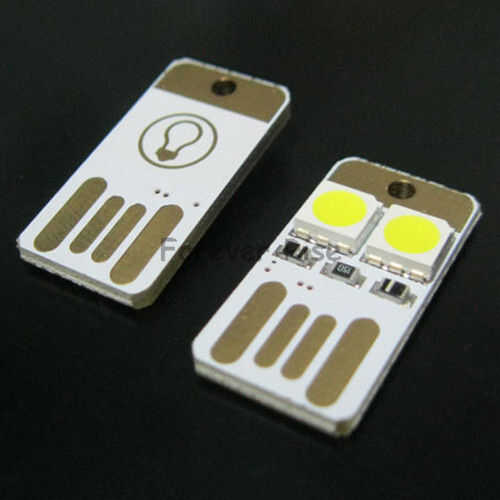

Lamentablemente no tengo una foto de mí instalar el led. Todo lo que hice es conseguir un usb hembra a macho doble para el sist. Esto le permitirá conectar su usb en el segundo puerto libre en el separador, el otro es para el poder. (Ver imágenes). I montar el LED en una pequeña caja azul y pegado a la parte posterior de la caja para ese gran resplandor azul que se puede ver.
