Paso 1: Configurar el Edison de Intel (parte I)

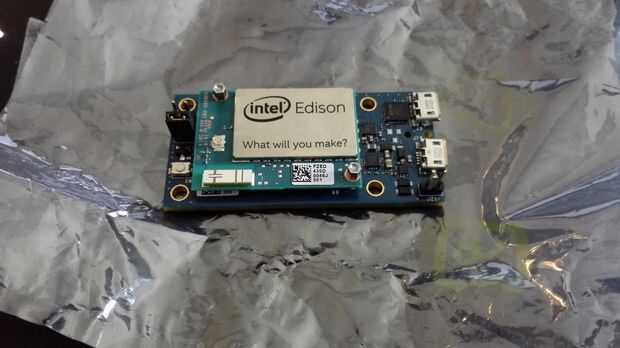

Como usted probablemente ahora, el Edison viene en dos versiones, la placa Arduino y el mini breakout.

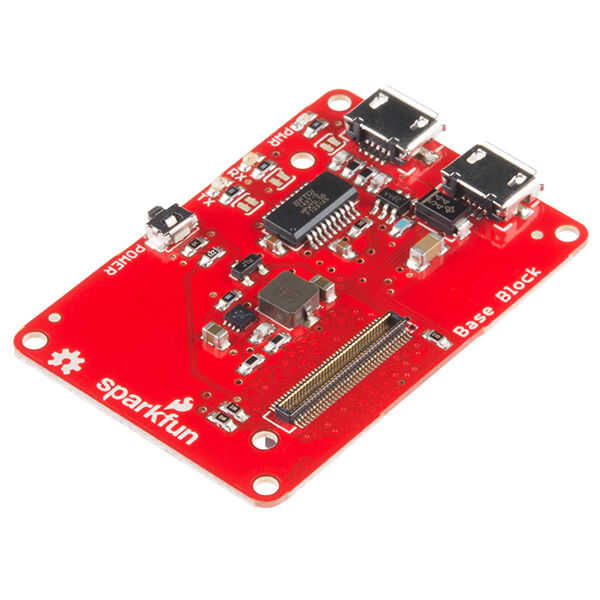

Ya que no necesitamos la placa arduino, utilizamos el breakout. O en realidad, utilizamos Baseblock de Sparkfun así podríamos usar otros escudos en el tablero. Bloque base de Sparkfun
El bloque de Sparkfun Base es alimentado por el puerto USB de la consola. Asi que el puerto USB OTG quedo libre para la cámara web.
Además de la baseblock y el edison, estamos utilizando de Sparkfun
doble puente H. Podríamos haber hecho sin él y hacerlo todo a mano, pero queríamos tener una mirada limpia. Sparkfun bloquean puente en H doble
Vamos a llegar técnicos y empiezan a montar el Edison. Empezaremos con el hardware.
Primer paso, necesitará conectar al Edison el puente h y el baseblock.

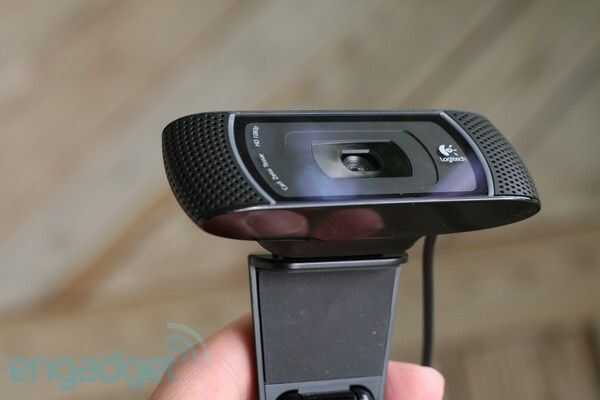

Entonces usted necesitará conectar la webcam. Conectar con un usb OTG, micro usb macho - usb hembra en el puerto OTG. Ejemplos OTG
Hay un montón de diferentes cámaras Web que puede utilizar, apenas necesita ser compatible con UVC.
Usted puede comprobar si el tuyo es compatible en esta lista: http://www.ideasonboard.org/uvc/ahora que la cámara está conectada, conectar la batería. La batería de cualquier teléfono externo debe hacer el truco (que es 5v). Estamos utilizando un 3000mAh / 1, 5A batería y la autonomía es bastante buena (imágenes).
Si usted está buscando más maneras de accionar a su edison, Ud. puede chequear este instructable. El baseblock sparkfun permite su placa en el puerto de consola de energía, así que enchufe y vaya al paso siguiente donde instalaremos el software.
