WIFI controló el sombrero LED (15 / 20 paso)

Paso 15: Conexión Edison vía SPI a los LEDs

Interfaz periférico serial (SPI) es la forma para conectar dispositivos de hardware diferentes y enviando información sobre la conexión.

Para conectar LEDs del tipo WS2801 a la Edison, se necesitan dos cables de señal y dos hilos para alimentación.

1. + 5 voltios (5V)
2. Tierra (GND)
3. Datos (MOSI = maestro fuera esclavo en)
4. Reloj (SCK = reloj Serial)

Los correspondientes pines en los conectores Arduino de la Edison son:

1. 5V
2. TOMA DE TIERRA
3. PIN 11 (MOSI)
4. PIN 13 (SCK)

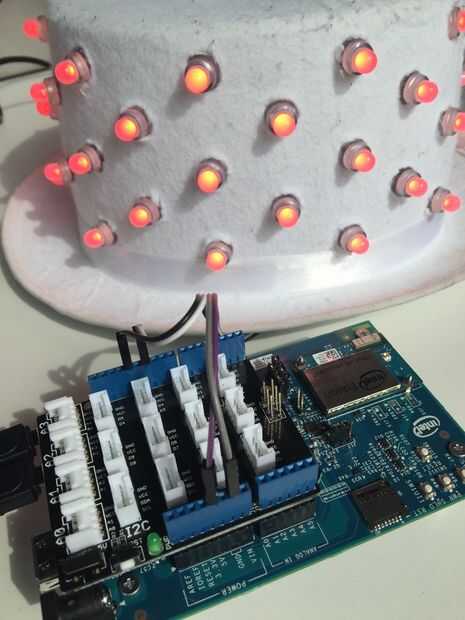

II utiliza cuatro cables de puente para conectar al Edison a los LEDs, que tienen un conector de cuatro pines JST SM en ambos extremos de la cadena. Un conector de los LEDs es para entrada y otro de salida. La salida es necesaria, si desea conectar más de 50 LEDs. Utilizando muchos LEDs podría arrastrar demasiado poder.

Cada LED está marcado con una flecha mostrando la dirección desde la entrada hasta la salida. Sólo conecté la entrada.
