Paso 3: Prototipo del circuito en un protoboard
Antes de soldar directamente un circuito en perfboard, siempre es mejor primer prototipo en un protoboard. Esto puede ayudar a coger algunos errores inesperados que pueden llegar al hacer el proyecto. Por otro lado, si usted la soldadura directamente y más tarde se produce un error, no podrás arreglarlo y otra media hora se desperdiciaría para volver a soldar el circuito entero. Sin embargo, este paso es todavía opcional por lo que se puede omitir si usted quiere.

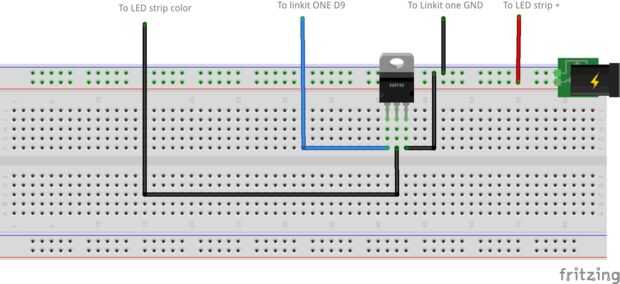

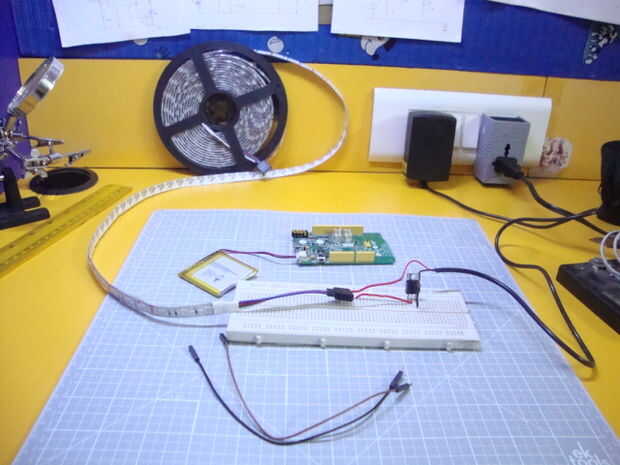

De prototipos, decidí comprobar solo transistor con cada uno de los tres colores en la tira de LED. Usted puede incluso comprobar los tres Transistores juntos si quieres. Primero conecte todo según el diseño de tablero de pan mencionado. Se necesita conectar una fuente de alimentación externa 12v en este paso por la tira del LED a trabajar. Luego subo el código 'Desvanecido' o 'Parpadear' a su linkit uno mantener el pin n º 9.

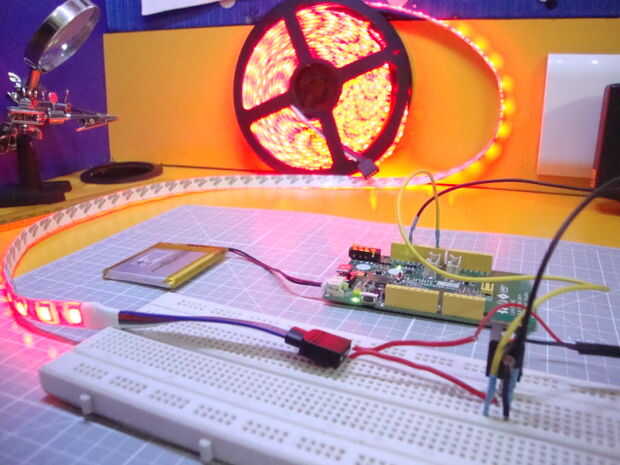

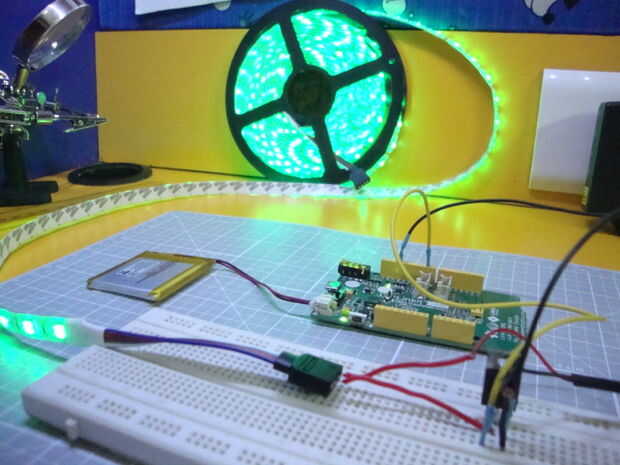

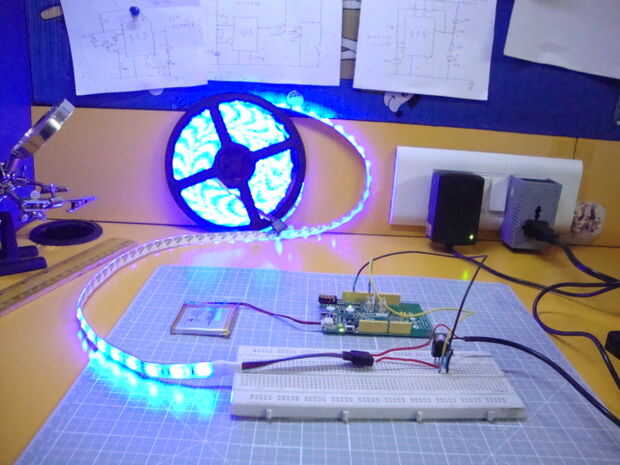

Primero conecte el pin del colector del transistor al pin rojo de la tira LED. En este caso, el LED rojo se iluminará. Ahora conectan con azul y del mismo modo verde para comprobar si todo está bien. Incluso puede experimentar y hacer sus propias modificaciones como su quiera. Aquí, usted debe asegurarse que la tira de LED no funciona directamente con pin digital de Linkit un como su corriente de salida es muy baja. Tienes que tener una alimentación adecuada 12v con un transistor para que funcione.
