Paso 4: El circuito de la soldadura

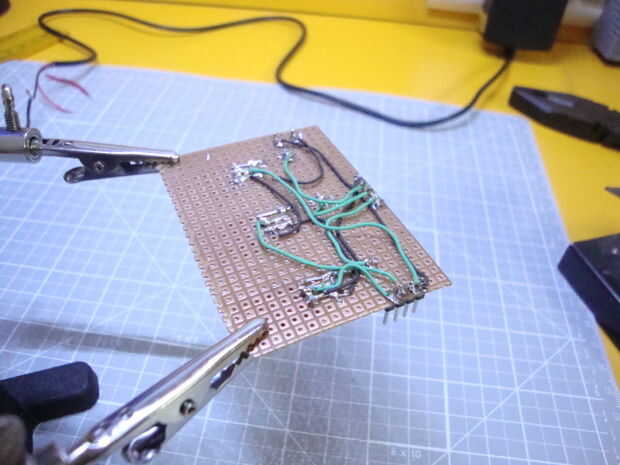

Después de comprobar el circuito si todo va bien, pasar a soldar el circuito perfboard directamente y lo que es permanente. Incluso puede dejar su proyecto en el protoboard y avanzar con el resto de los pasos pero recuerda que protoboard nunca asegura conexiones ajustadas y adecuadas.

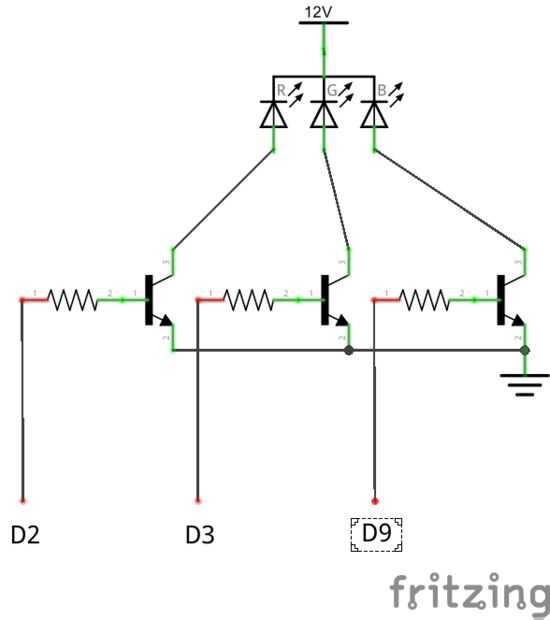

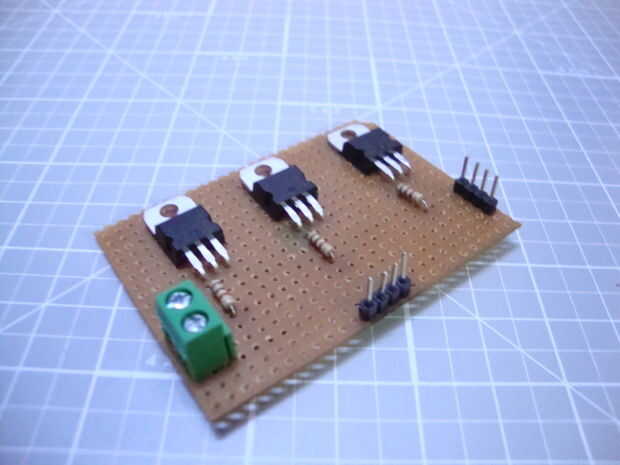

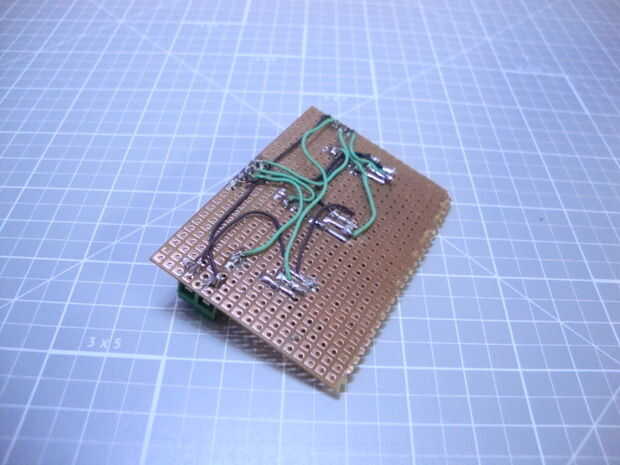

Para soldar el circuito, consulte el esquema que se da arriba. Para hacerlo aún más fácil, puede grabar su propio PCB y soldadura todo directamente sin usar los alambres externos para conectarlos. Por último, añadir un terminal de tornillo para la fuente de alimentación de 12v control de los terminales positivo y negativo correctamente. Luego de la soldadura de dos piezas de hombres encabezados cada uno con cuatro pines, uno para conectar el circuito a linkit uno al otro para conectar el circuito a la tira de LED.
Después de soldar, puede conectar la alimentación, la tira de LED y comprobar si todo está bien de la misma manera como lo hizo en el último paso. Si no funciona, compruebe todas las conexiones y vuelva a intentarlo.
