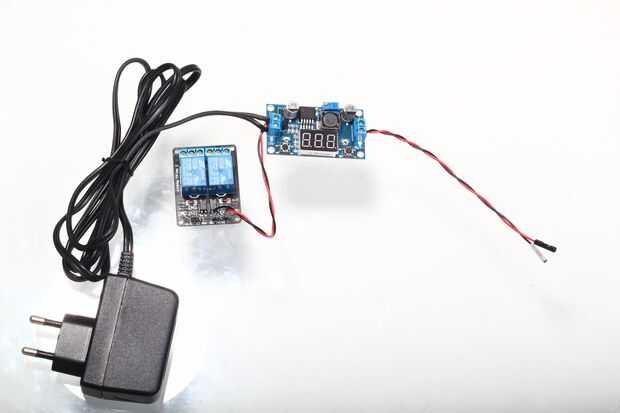

Paso 1: Preparar y probar la fuente de alimentación

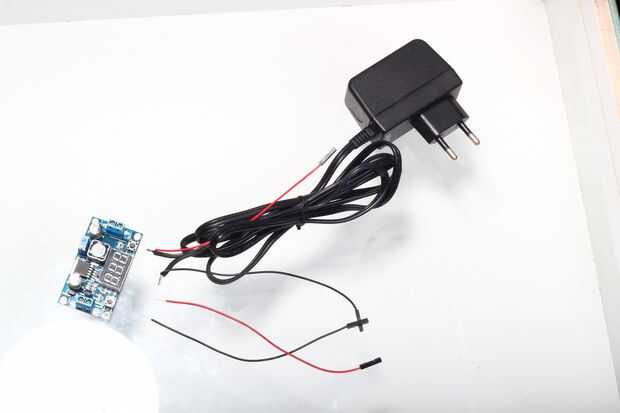

- Tome un cable de puente rojo y negro. Cortar por la mitad. Los extremos de la tira.
- Llevar adaptador de corriente y cortar el extremo del conector. Pele los extremos y unirlos con alambres de puente negro (a negativo) y red(to positive) en polaridad. Utilice un multímetro para comprobar los extremos positivos y negativos. Los extremos abiertos de la soldadura.
- Torcer y estañar los extremos de otros cables de 2 jumper.
- Conecte el adaptador de alimentación para terminales de tornillo del regulador de la entrada en la polaridad correcta.
- Conectar otros 2 cables de puente rojo y negro para salida de terminales de tornillo. Rojo positivo y negro al negativo.
- Energía en el adaptador después de doble comprobación de las conexiones y el voltaje de salida a 3.3 cambiando el potenciómetro.
- Si está usando cualquier otro tipo de regulador de voltaje, utilizar su conocimiento para dar entrada y salida de él de tomar.

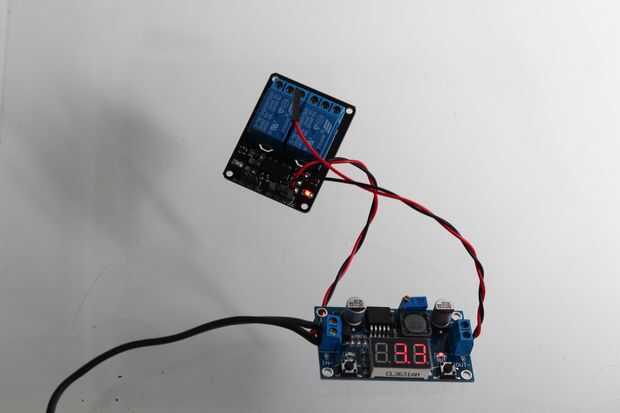

Conecte la placa de relé y de prueba para trabajar en la fuente de alimentación
Conexiones de
- + 5V (cable rojo en el terminal de entrada) - VCC de placa de relé
- GND (cable en el terminal de entrada de negro) - GND de placa de relé
Placa de relé se enciende ahora. Para el funcionamiento de la prueba, de conectar negro wire(GND) a 3,3 v tornillo terminal IN1 y IN2 pines en la placa de relé de salida. Debe activar el relé y resplandor LED correspondiente. Si no comprueba sus conexiones. Si desea, puede eliminar las conexiones por ahora.

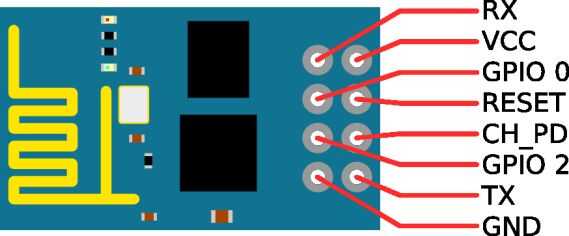

Conectar y comprobar ESP-01 para poder

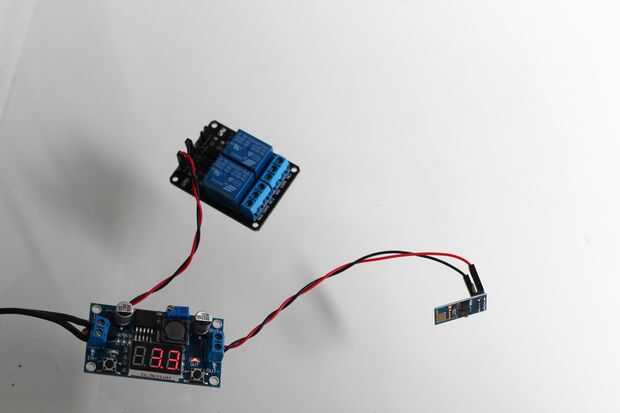

Una vez verifiques que placa de relé está trabajando y 3.3 V salida es sistema, desconecte la alimentación y conecte VCC y GND del ESP-01 a los cables de puente rojo y negro en la polaridad correcta. Verificar la conexión y la encienda. El LED en el módulo de alimentación deberá brillar. Quite las conexiones de momento.
Ahora la fuente de alimentación es establecida y probada con dispositivos.
