Paso 1: Instalación mecánica
Lo que usted necesita para construir esta es:
- una normal frambuesa pi B + (30€)
- una tarjeta micro-SD de 16GB (8€)

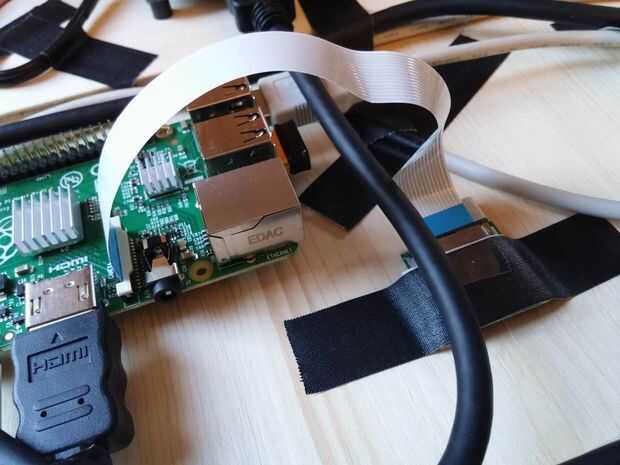

- la cámara de frambuesa pi (25€)
- un adaptador wifi para la frambuesa pi con punto de acceso de la ayuda (10€)

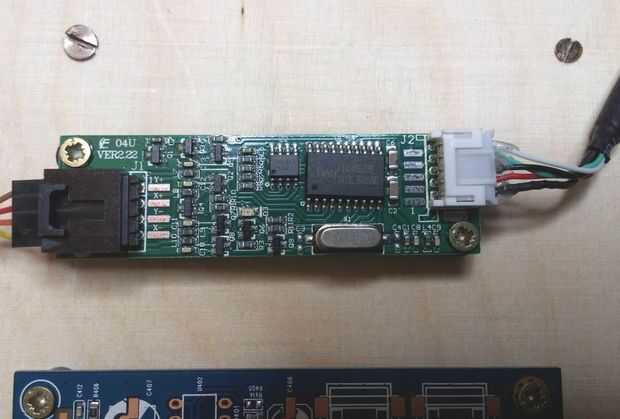

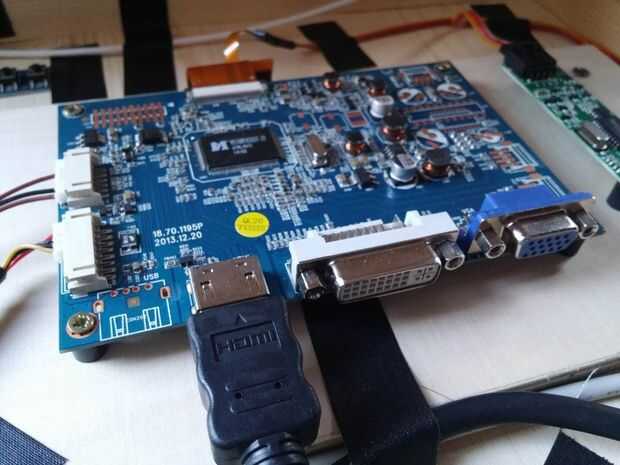

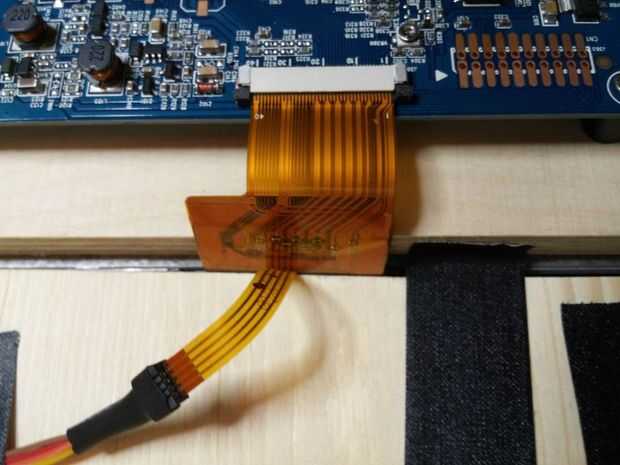

- una 7'' pantalla táctil con entrada HDMI (el mío es de pollin, 55€)
- una 2A-alimentación 12V (10€)
- un módulo reductor de 5V 3A (búsqueda de KIS 3R33S) (5€)
- una vieja caja de madera o algo similar
- unos pequeños tornillos de madera y algunas cintas
Tuve suerte, porque la caja de vino que utilicé para este proyecto tiene una cubierta muy gruesa. Todo lo que necesitaba hacer era cortar un agujero para la pantalla táctil y respaldar desde el interior con un pedazo de madera. Para evitar que la pantalla táctil para caerse de la parte delantera usé un poco de cinta adhesiva.

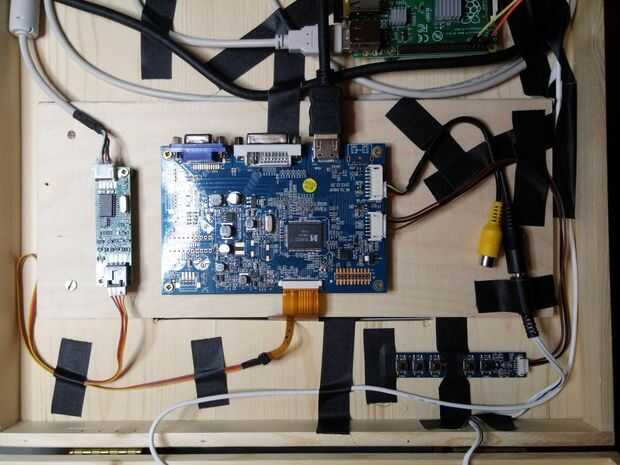

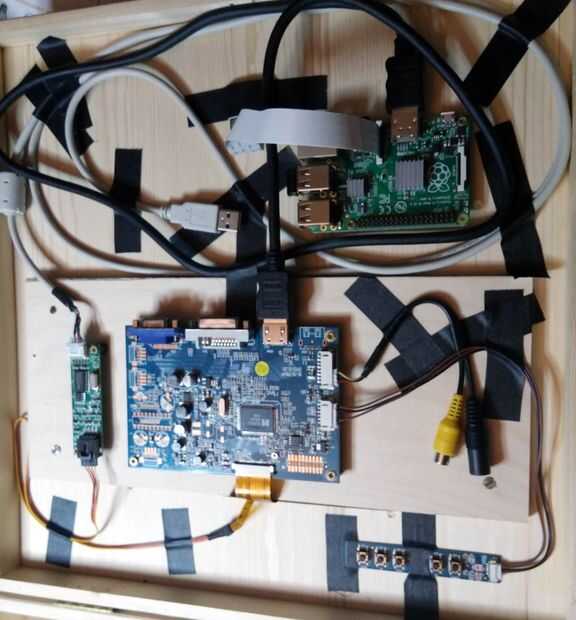

Todas las demás cosas se atornillan en el interior de la caja. Depende de usted para arreglarlos y que se ajuste.

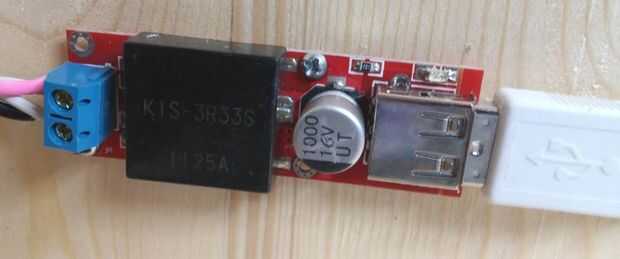

Es el poder de 12V para la pantalla táctil que necesita hasta 400mA. El módulo reductor de KIS 3R33S convierte los 12V a una salida de 5V para la frambuesa pi con una eficacia mejor que un simple 7805-lineal-controller.
