Paso 1: Módulo WiFly RN-XV - Arduino Wireless tablero Tutorial - 1 de 2 pasos
1. Coloque todas las partes y descargar todos los artículos que enumeré arriba.
2. el módulo WiFly sólo utilizará los 3,3 v y tierra pines de arduino por ahora.
3. ver la hoja de datos para ver donde debe conectar la alimentación y la tierra el módulo utilizando los cables de dupont.
4. para empezar, tenemos que poner el módulo en modo ADHOC para que podamos conectar al módulo y editar la configuración en el módulo. Conecte un cable temporal al Pin 8 del módulo desde un 3,3 v Fuente de alimentación. Utilicé un protoboard para dividir los 3,3 v Fuente de alimentación.

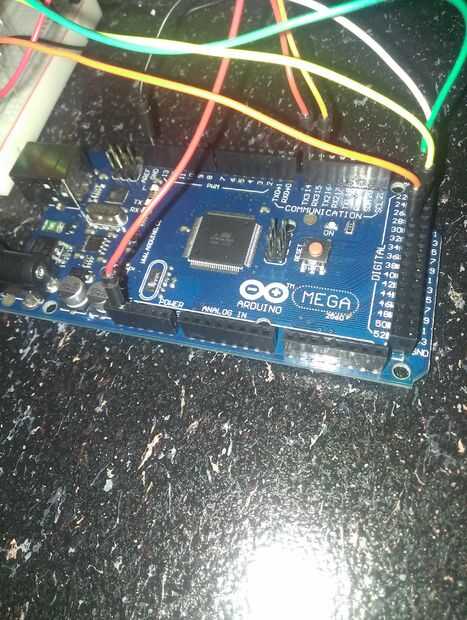

5. Conecte la placa arduino a una energía fuente de energía ya sea USB o CD.
6. Desconecte el cable de puente del pin 8. Básicamente esta fuerza cable había arrancado el módulo en modo ad hoc.
7. una nueva red inalámbrica abierta aparecerá el SSID de WiFly - GS *-**, los tres últimos caracteres son aleatorios en cada módulo para permitir múltiples módulos si es necesario.
8. conectar a esta red y observe las propiedades de red de la conexión para ver cuál es la IP. Para mí, estoy usando Windows 8 y 1.2.3.4 fue asignada al módulo. Todos los tutoriales explican que la IP era 169.254.1.1 para conectarse pero no era cierto en mi caso.
9. tiempo para abrir Comm operador ok. Es una versión de prueba por lo que tiene 30 días para utilizarlo. Solo espera los 5 segundos y haga clic en registrarse más tarde.
10. Asegúrese de que ese CR claro y agregar son las casillas de verificación sólo comprobadas.
11. Haga clic en conexión abierta, el icono de enlace de la cadena.
12. Haga clic en la ficha de cliente TCP.
13. Introduzca los siguientes parámetros: dirección IP: (sea cual sea la IP que tienes en el paso 8) Puerto de conexión: 2000 haga clic en abrir.
14. en los datos de registro, usted debe recibir * Hola * los próximos comandos a continuación, escriba sólo lo que está entre el "" marcas. También recibirás las entradas en el registro de datos debe ser < 4.00 > esta es la versión de firmware. Esto es normal.
15. Escriba "$$$" y presione Enter para iniciar la secuencia de comandos. Deben recibir CMD desde el módulo WiFly.
16. escribe "factory Reset" y presiona Enter para borrar todos los datos en y restablecer a valores predeterminados de fábrica. Usted debe recibir establecer valores predeterminados de fábrica.
17. tipo "guardar" para guardar los ajustes.
18. escribe "reboot" para reiniciar el módulo. Hacer pasos 11 al 15 y regresar al paso 19.
19. tipo "set ip DHCP 1" y usted debe recibir AOK desde el módulo.
20. Escriba "set wlan join 1" y debe recibir AOK desde el módulo.
21. tipo "set wlan ssid (el nombre de red)" y debe recibir AOK desde el módulo. Sin los paréntesis, escriba el nombre de la red real. Si no sabes lo que es, mirar lista inalámbrica del ordenador y ver lo que está conectado a. Por ejemplo, el mío es Belkin.42EC
22. Si tu conexión está abierta, a omitir este paso. Si utiliza un cifrado WPA, escriba "set wlan frase (contraseña de red)". Si utiliza un cifrado WEP, tipo "wlan set clave (la clave)" la clave debe ser introducida ASCII/HEX codificado y debe tener exactamente 26 caracteres. Utilícelo para convertir texto en ASCII/HEX. Deben recibir AOK desde el módulo. Sin los paréntesis, escriba su contraseña de red real. Si no sabes lo que es, mirar en tu router si es proporcionado por su proveedor de internet o si sabes cómo entrar en la configuración del router, busque la configuración de seguridad para ver cuál es la contraseña.
23. tipo "guardar" para guardar los ajustes.
24. tipo "Únete a (tu nombre de red)" para reiniciar el módulo. Sin los paréntesis, escriba el nombre de la red real. Si no sabes lo que es, mirar lista inalámbrica del ordenador y ver lo que está conectado a. Por ejemplo, el mío es Belkin.42EC
25. el módulo será restablecer por su cuenta y empezar a conectar a la red. Cerrar operador Comm. Uso de los LEDs como referencia sobre lo que está sucediendo. Este proceso de conexión puede tardar hasta 10 minutos!!!!!! Si dura más de 10 minutos, algo anda mal. Reiniciar los pasos. Se observo aquí, así que sólo debe tener el poder y la tierra conectado al módulo.
Continuar a la siguiente página de paso para terminar el proceso!
