Paso 2: Módulo WiFly RN-XV - Arduino Wireless tablero Tutorial - 2 de 2 pasos
27. Tire hacia arriba de Angry IP scanner para comprobar para ver si usted nota cualquier nuevas IPs asignada al router. También puede consultar la lista de clientes DHCP de tu router y usted debería ver la WiFly enumerado. Mirar y ver lo que la nueva IP que se asigna al módulo. Usted necesitará. El módulo está conectado ahora! Ahora vamos a configurar la comunicación entre Arduino GUI y el módulo.
28. abrir Comm operador, haga clic en conexión abierta y cambiar la IP a la nueva IP asignada al módulo. El puerto mantiene igual. Haga clic en abrir.
29. nuevo recibirá * Hola *.
30. Escriba "$$$" y presiona Enter. Usted recibirá CMD desde el módulo.
31. Escriba 'set comm cerrar 0' y pulse Enter. Usted recibirá AOK desde el módulo.
32. escribe "set comm abrir 0" y presiona Enter. Usted recibirá AOK desde el módulo.
33. Escriba "set comm 0 remoto" y presiona Enter. Usted recibirá AOK desde el módulo.
34. tipo "ajustar tamaño de comm 1460" y presione Enter. Usted recibirá AOK desde el módulo.
35. tipo "fijar tiempo comm 1000" y presiona Enter. Usted recibirá AOK desde el módulo.
36. tipo "set uart baudrate 115200" y presiona Enter. Usted recibirá AOK desde el módulo.
37. tipo "guardar" para guardar los ajustes.
38. escribe "exit" y presiona Enter.
39. cierre del COMM del operador.

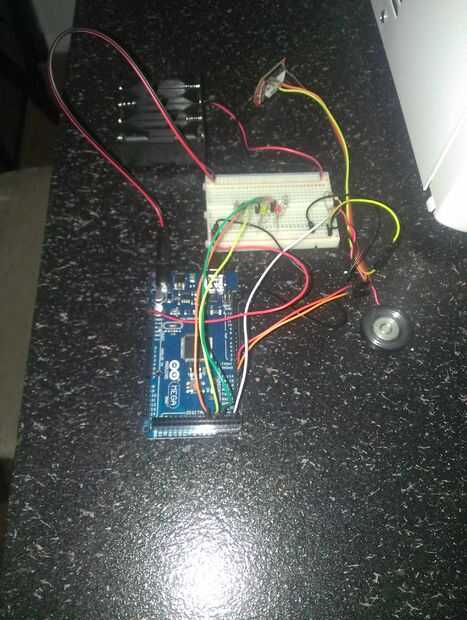

40. conectar el Pin 2 pin UART_TX a una RX en la placa de arduino. No conecte al Pin 0 o Pin 1. Son pernos reservados. Realmente no se puede explicar por qué pero sé no funciona correctamente.
41. conectar el Pin 3 UART_RX a un pin TX en su tabla. Si usted se olvidó sobre los pines del módulo, consulte la hoja de datos de hasta arriba.
42. ES!
En su Arduino Sketch, a utilizar "Serial.begin(115200);" para comunicarse con la placa ahora!
Si usted tiene cualquier problema, sienta libre de comentar a continuación.
