Wii Nunchuck adaptador (5 / 9 paso)

Paso 5: Transferir el diseño

Así que tenemos nuestro tubo como transferencia y corte al tablero de tamaño.

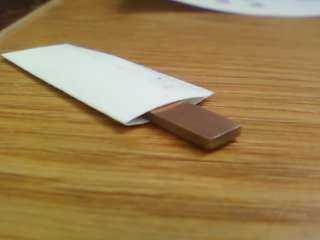

1) tome su Consejo y lentamente Deslice la transferencia

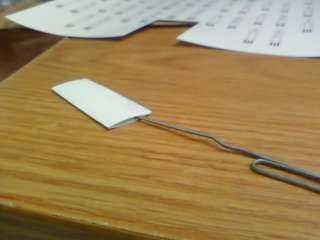

2) luego use algún objeto (yo usé un clip de papel) ajustar la Junta para que alinie con el diseño

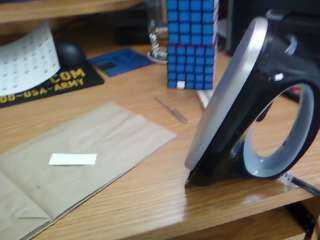

3) ahora colocar la Junta y transferencia sobre alguna superficie. colocó una bolsa de papel para no ensuciar encima de mi escritorio.

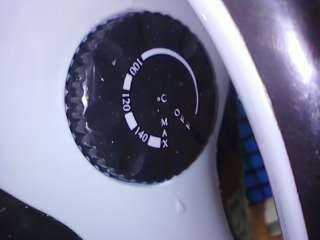

4) ahora lo que plancha usas gire hasta la posición de posible alto (imagen 4)

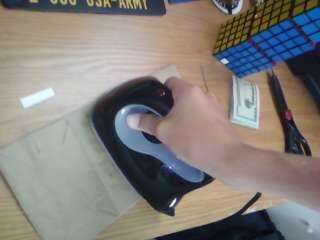

5) una vez que el hierro es calentado toma y presione hacia abajo en el tablero con alrededor de 20 libras de fuerza durante 20 segundos. (imagen 5)
6) dan la vuelta y presione durante otros 20 segundos.
7) dan la vuelta otra vez y dejarlo enfriar durante 1 minuto o menos y presione durante 10 segundos.
8) dan la vuelta otra vez y presione durante otros 10 segundos.
9) dejarlo reposar 2 minutos.

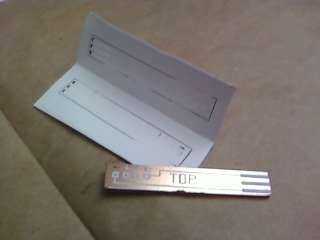

10) ahora usted puede cortar la cinta y despegue el papel. Esperemos que el adheared del toner a la baord. (imagen 6)
11) ahora ve a su fregadero y utilizando una toalla de papel y frote el papel blanco hasta que pueda ver sus líneas negro crujientes.
12) si no utilice el freno limpiador y limpie el PCB completamente y comenzar de nuevo :(

PD: si se pierden en cualquiera de estos procesos esta es un buen video que muestra cómo transferir el diseño del PCB.
http://www.youtube.com/watch?v=urv6jArKp6M

Ahora ya casi terminamos. WOOO HOOO!!!!!!
