Wii Nunchuck como controlador de propósito general a través de la placa Arduino (4 / 10 paso)

Paso 4: Conexiones entre Nunchuck y Arduino

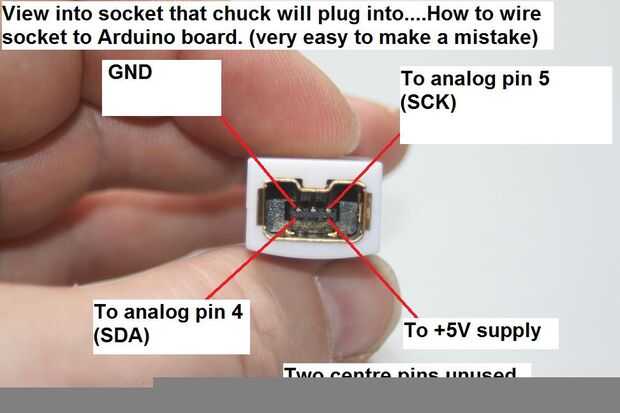

Poder para Nunchuck de placa Arduino: utilice la salida de 5V de Arduino para Nunchuck (funciona mejor que el uso de 3.3V línea) conexiones entre Arduino y el Nunchuck enchufe: salida de 5V de Arduino para Nunchuck (funciona mejor que el uso de 3, 3V línea) GND (conectar a tierra en Arduino) SDA se conecta al pin analógico 4 SCK se conecta al pin analógico 5 Nota: el medio superior y mitad inferiores contactos del enchufe del nunchuck no se utilizan

Para conectar el Nunchuck a th Arduino comprar un Nunchuck extender que tiene un enchufe hembra en un extremo del mismo cable. Me corte la toma de corriente con aproximadamente 6 pulgadas de alambre colgando de él, desnuda el extremo del cable y soldar los cables a la placa arduino. Así en su proyecto, sólo conectar el Nunchuck en la toma hembra que usted monte en algún lugar conveniente.

Voy a explicar cómo hacerlo realmente en la página siguiente
