Wii Nunchuck como controlador de propósito general a través de la placa Arduino (7 / 10 paso)

Paso 7: Corte el cable de extensión

Corte el extensor de cable para que tenga este zócalo además una longitud corta de cable en él. Exponer los cables en el otro extremo a la toma y con un voltímetro para medir la resistencia, trabajo la cual cable de color es que de los 6 contactos metálicos dentro de la toma.

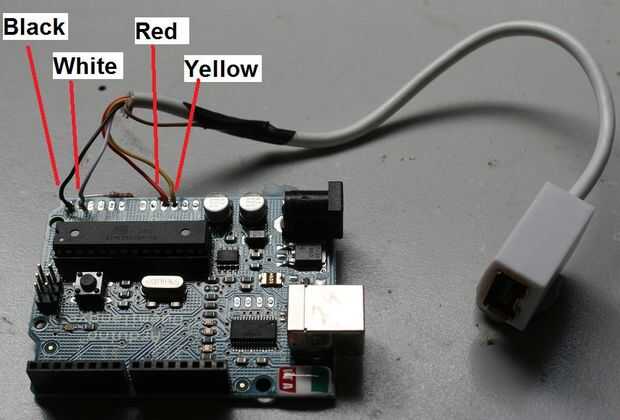

Sólo vas a utilizar 4 de los 6 cables.   Cual cable va a que contacto en el enchufe hembra (corresponde al anterior diagrama de la toma que acaba de hacer para el nunchuck para enchufar) - cheque y compruebe otra vez - fáciles de conseguir todo de nuevo a frente), etiquetar los extremos del cable. + 5V (alimentación a chuck de + 5V de arduino) GND (con conector de tierra en arduino) SDA (se conecta al Pin analógico 4 en arduino) SCK (conecta con 5 Pin analógico arduino) foto abajo muestran colores de los cables en el extensor de cable que compré y donde van a la placa arduino. Estos son correctos sólo si usted compra exactamente la misma extensión de cable como se ve en la foto anterior. Si usted compra una diferente los colores de alambre puede ser diferentes así que compruebe contra mi pin socket anterior diagrama de conexiones.
