Wii Nunchuk control modelo de tren (1 / 5 paso)

Paso 1: Mendigar, pedir prestado, o construir

Tendrá que mendigar, pedir prestado o construir un par de cosas, todo bien documentado.  No tengas miedo.

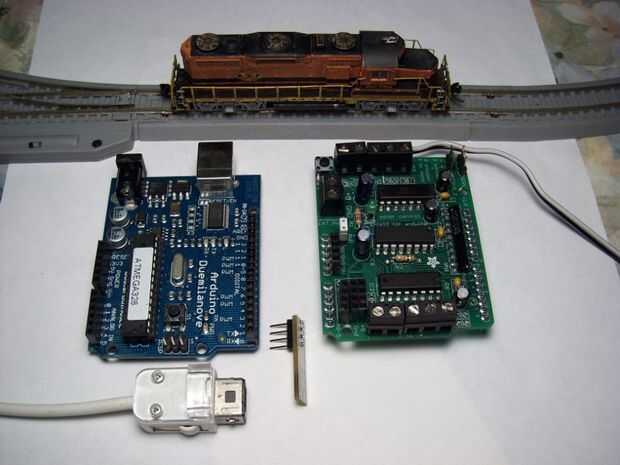

1. Wii Nunchuk.  -El sólo una parte de lo que no es "open source" o completamente hackeable.  Es, suerte, relativamente barato, fácil de obtener (que ya tenga uno por lado) y muy versátiles.  Por $20 obtienen:
joystick de 2 ejes
Acelerómetro de 3 ejes
2 pulsadores
Incontables horas de ingeniería de producto de Nintendo (impagable)

2. adaptador WiiChuck.  -Mientras que usted puede cortar el cable a los cables, sus hijos odian cuando van a jugar Lego StarWars la próxima vez.  Un par de dólares te llevará a un adaptador y culpabilidad-libre acceso a una biblioteca de software escrito por el tio que subió con él (www.sparkfun.com/commerce/product_info.php), o puede construir su propio con este Instructable.

3. Microcontrolador Arduino - usted puede comprar o construir uno de estos.  Son de fáciles y divertida de usar y con los escudos, puede poner a un número de usos, varias veces.  Vienen en un número de variantes.  Me gusta el Duemilanove más reciente ya que cuenta con USB construido en.  Aquí está una fuente: www.adafruit.com/index.php

4. controlador de motor - tan versátil como el Arduino es, no puede conducir un motor de C.C. en su propio.  Puede protoboard algo usando un chip de puente H como el SN754410, como se muestra aquí, o comprar un kit de escudo que encaja perfectamente en el Arduino y viene con ejemplos y bibliotecas de software.  Estoy usando uno que construyó de Adafruit se muestra a continuación.

5. modelo de tren - (se vende por separado). O cualquier motor DC pequeño que puede conducir.  En realidad estoy haciendo esto para un pequeño diseño de "conmutación del puzzle" he conseguido construí.  Es sólo 1' x 4', y quiero que sea fácil (y segura) operado por niños.  Se trata de un montón de velocidad lenta y hacia atrás, al contrario las cosas típica de Ronda y ronda de acelerador.  Usted puede aprender más acerca de la disposición en la última página.
