Paso 2: Unir el Hardware
Las conexiones son las siguientes:
Arduino: fuente de alimentación 12V enchufado en el jack de 2,1 mm. La junta puede conseguir energía desde el USB conectado para programarlo, pero el USB no puede suministrar suficiente energía para que el tren. Confía en mí, accidentalmente he intentado más de una vez.

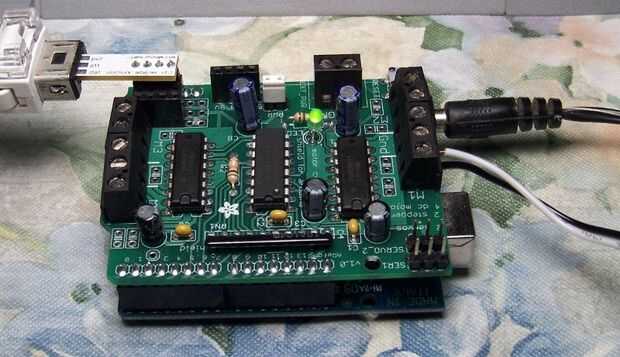

Protector de motor: los dos cables de la pista de tren ir al escudo del motor en lugar de ese transformador plástico barato hecho en China. Las tengo en los terminales "H1". Cambiar esto, y tienes que cambiar en su programa. No es difícil de hacer, solo más got-cha. Otro pequeño detalle: el puente blanco en el "PWR" conduce dice el tablero para obtener alimentación de Arduino, que como vimos antes, proviene de una verruga de la pared de 12V. Consulte el sitio web , si eso te confunde. Me hizo. Alternativamente, puede cable alimentación derecha en la pantalla. La tensión no necesitan ser exactos. Incluso podría ejecutar los cables desde el transformador original en el escudo y a ponerlo a la máxima potencia. Creo que ponen a 16 v CC o menos.
WiiAdapter: equivocadamente, esto puede ir en el chuk en cualquiera de dos maneras. La forma correcta es para el contacto en el adaptador de marcado "NC" para ir donde no hay contacto en la Wii. Tengo las patillas del conector a los pines analógicos del Arduino A2, A3, A4, A5. Otra vez, no se establece en piedra, pero tendrá que coincidir con el programa. Hay algunos diagramas de buena y tal en el sitio web de todbot.
