Wii remoto IR cámara Hack con interfaz Arduino (3 / 6 paso)

Paso 3: i2c circuito

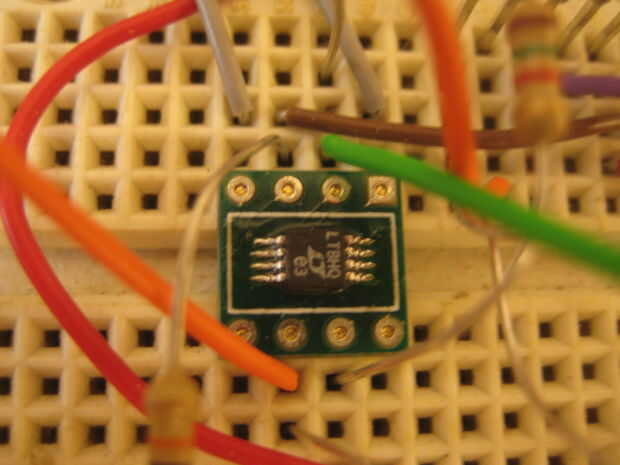

Esta parte es un poco más complicada. El chip i2c es un chip pequeño para montaje en superficie, por lo que tendrá soldar. Primero necesitas el montaje en superficie a Junta Directiva DIP. Esto nos permitirá trabajar con el pequeño chip en un circuito de prototipos. Este chip es el dispositivo de comunicación entre el arduino de 5 voltios y la cámara de Wii de 3.3 voltios.

El chip:
http://Search.digikey.com/scripts/DkSearch/dksus.dll?detail&Name=LTC4301LCMS8%23PBF-ND

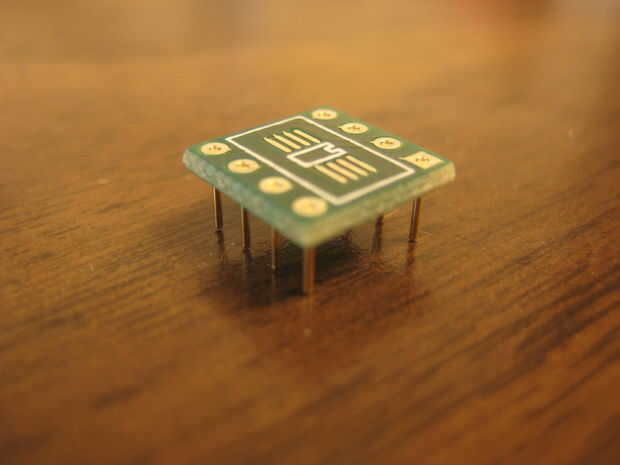

El montaje en superficie al adaptador del DIP:
http://cimarrontechnology.com/MSOP-8sot-23-8to8-pindipadapterpn030502.aspx

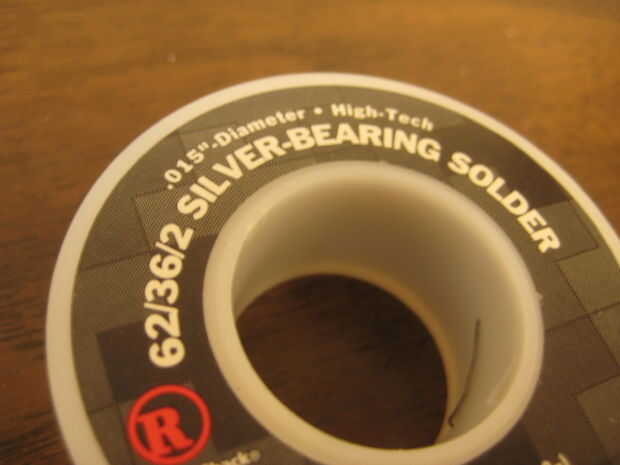

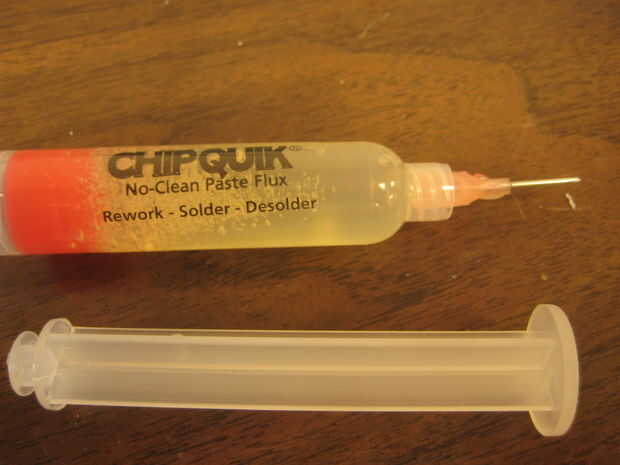

Aquí es un gran video, que explica mucho mejor que yo, cómo soldar los chips de montaje superficial maldito.
http://www.youtube.com/watch?v=3NN7UGWYmBY
