Paso 7: montaje

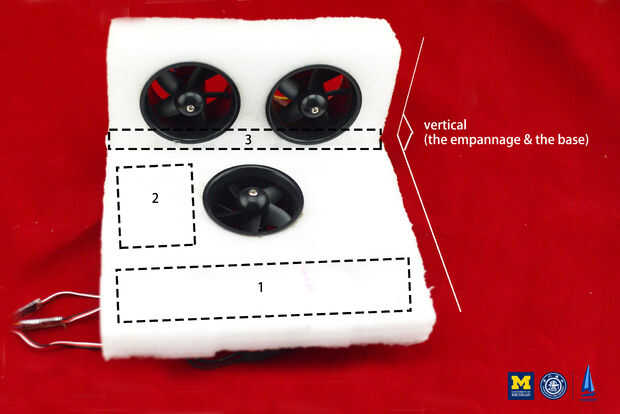

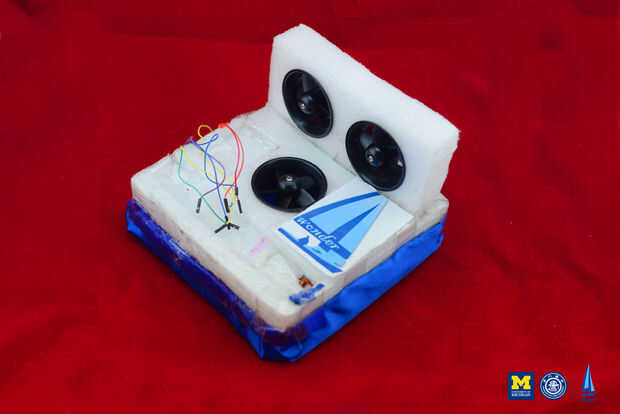

(1) fijar el empenaje en la ranura designada (location3, figura 4.2, paso 4) de la base con el pegamento caliente. (Figura 7.1) Asegúrese de que el empenaje es perpendicular a la base para que las dos hélices en el empenaje volar hacia atrás.
PRECAUCIÓN: La temperatura de la caliente-derrite el pegamento no debe ser demasiado alto, de lo contrario puede dañar el tablero de la espuma plástica.

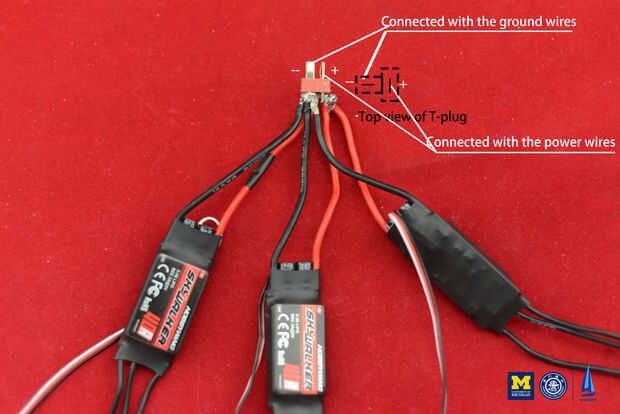

(2) soldadura de seis cables (los cables de tierra 3 y 3 cables) de tres CES a un extremo de la clavija de T. (Figura 7.2)

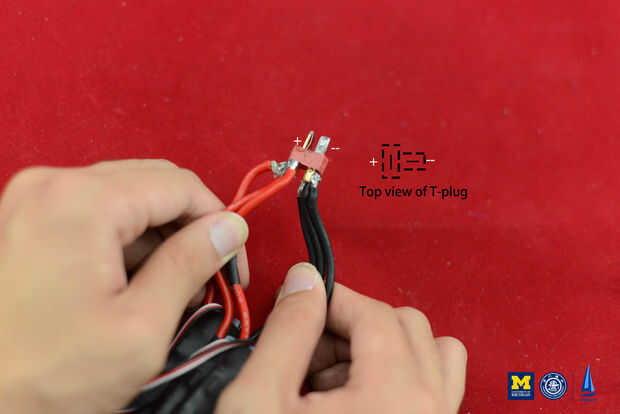

PRECAUCIÓN: Asegúrese de que no toquen los cables de tierra y los cables de alimentación! (Figura 7.3)

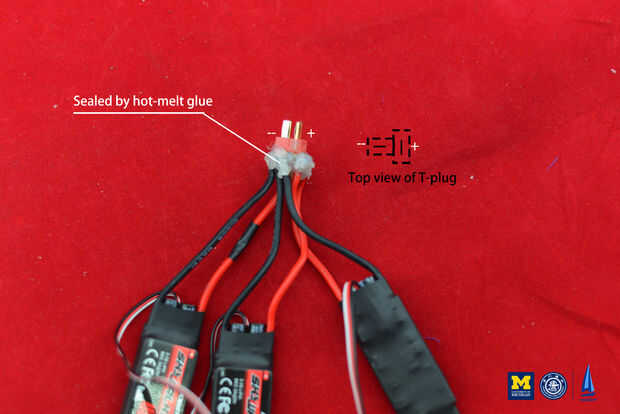

(3) sello el enchufe con el pegamento caliente para prevenir el acortamiento durante el uso. (Figura 7.4)
ADVERTENCIA: Vuelva a comprobar las conexiones antes de conectar a la batería!

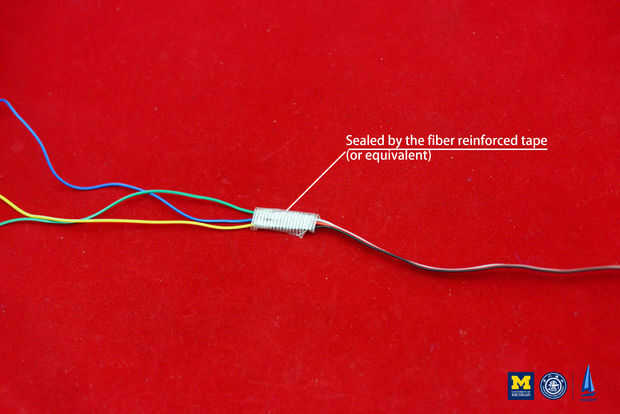

(4) uso el DuPont cables para extender los tres cables para conectarse a la placa Arduino Uno (véase la figura 2.2, paso 2, para distinguir los cables) para cada salida. Sellar a las uniones con la cinta de fibra reforzada (o equivalente).
PRECAUCIÓN: Recuerde el color correspondiente del cable extendido para la conexión posterior.

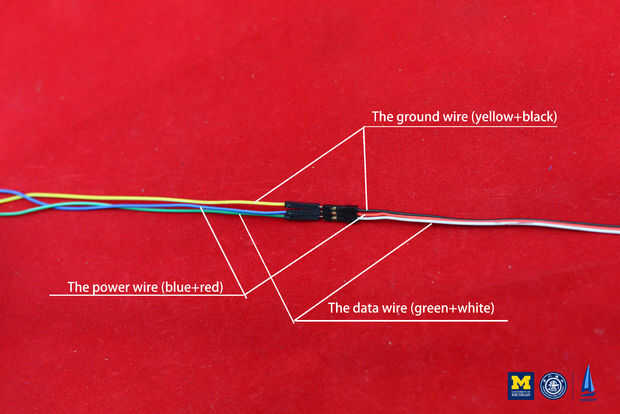

En nuestro caso, hemos utilizado el cable amarillo para el cable de tierra (el cable negro de salida), el cable azul para el cable (el cable rojo del ESC) y el cable verde para el cable de datos (el cable blanco de la ESC). (Figura 7.5 y 7.6 de la figura)

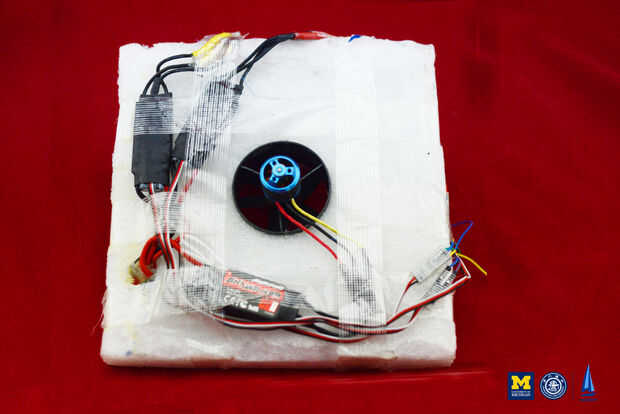

(5) usar la cinta de fibra reforzada (o equivalente) para fijar los cables y los CES en la parte posterior de la base. (Figura 7.7)

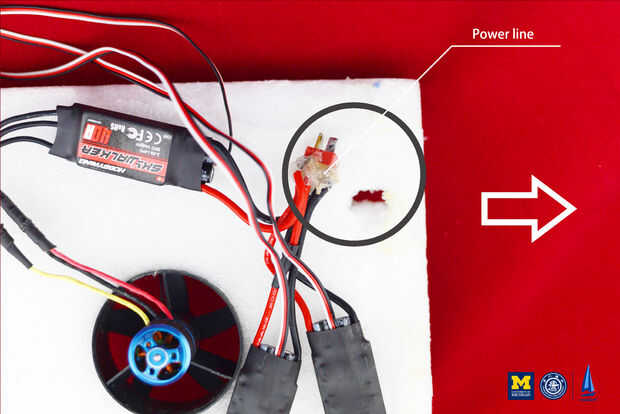

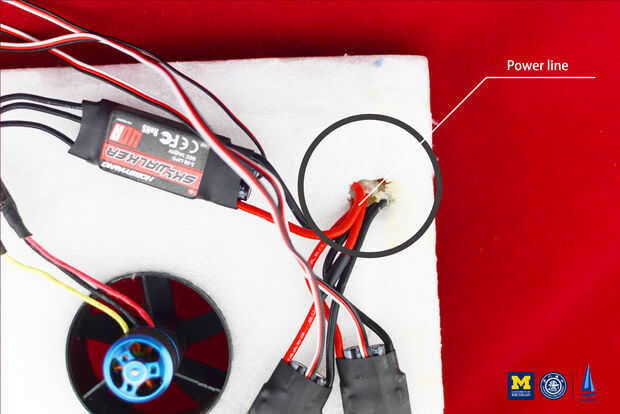

(6) orificio (diámetro de aproximadamente 1 cm) en la base para pasar la línea de alimentación a través de. (Figura 7.8 y 7.9 de la figura)
(7) use el pegamento caliente para fijar el marco (y la falda) en la base. (Figura 7.10)
PRECAUCIÓN: La temperatura de la caliente-derrite el pegamento no debe ser demasiado alto, de lo contrario puede dañar el tablero de la espuma plástica.
