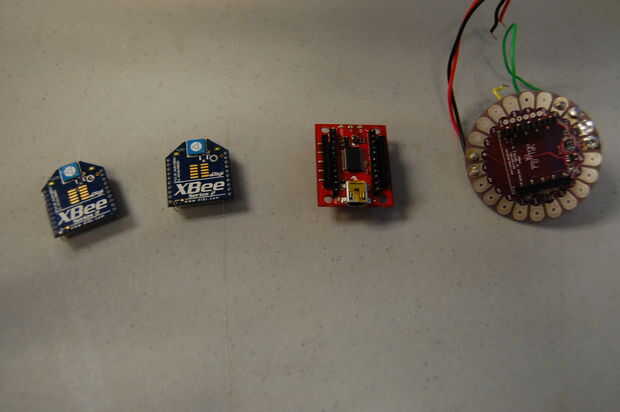

Paso 4: Preparando el hardware inalámbrico
Para comenzar con, si usted está usando un protoboard es sabia soldar pernos de cabecera en los exploradores que permite la fácil conexión a la placa.
El arduino envío (el uno con los sensores), conectar la duda del xbee explorer al pin rx del arduino, conecte el pin Din del xbee explorer al pin tx. Esencialmente, esto obligará a toda la información serial imprimida para ir a través de lo xbee.
También mientras está utilizando un explorador, puede simplemente alambre 5v al pin de 5v y el explorador de la tierra.
Si no sólo cuidado, asegúrese de que no está solicitando más de tres voltios hacia el xbee o podría freírlos.
En el xbee receptor aplica el pin de tx al pin tx del explorador lilypad (duda de explorer) y el pin rx al pin rx del explorador lilypad (Din de explorer). Una vez más tierra y enviar energía. Esto completa el hardware de arduino receptor.
