Paso 4: Los cables
Traté de Fritzing pero mi portátil se estrelló cuando hice :(

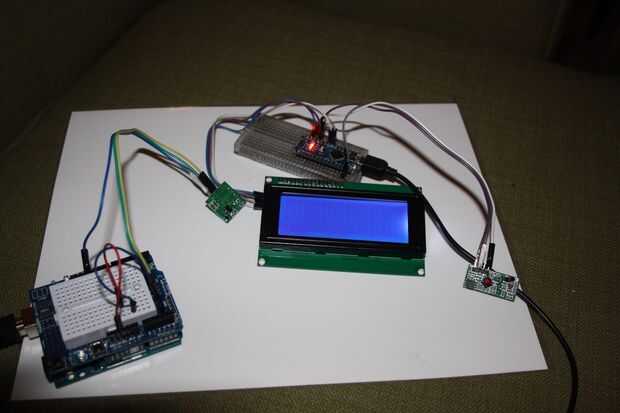

Para el receptor (Arduino Nano)
- En el adaptador I2C
- Dispositivo---> Nano
- VCC 5v
- GND GND
- SDA A4
- A5 SCL
- En el chip de RF (receptor)
- D12 o VCC 5v
- GND GND
- Datos * D11

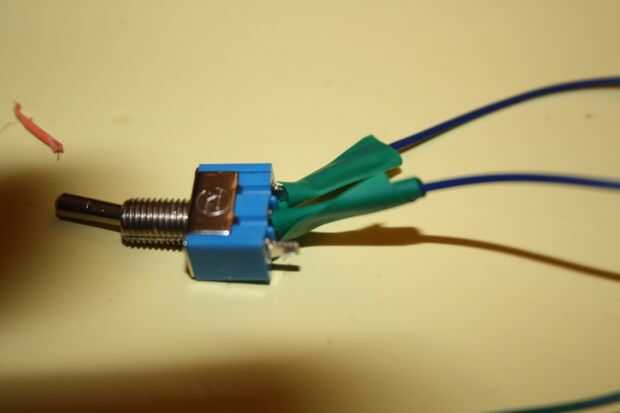

- En el interruptor
- Medio pin Gnd
- Otros pines fuente de poder-GND
- Otros
- Fuente de poder + VIN
(Por alguna razón he puesto en un divisor de voltaje para ajustar voltaje VIN de Nano. Para hacer esto mueva el alimentación fuente + a un lado de un potenciómetro, la media pierna al VIN Nano y el otro pin a la GND de Arduino
* Puede haber más de un pin de datos. Sólo Conecte uno de ellos (hice el uno al lado del conector de tierra).

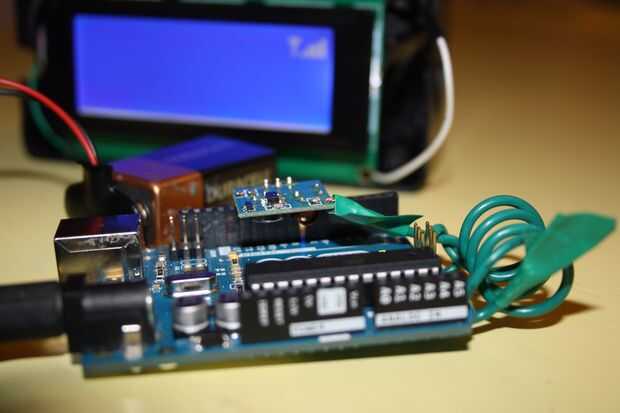

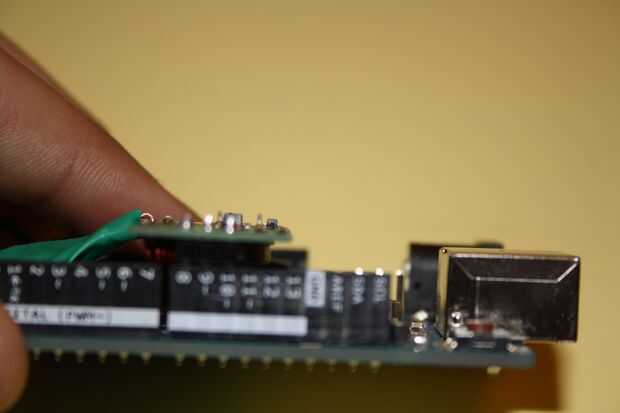

Para el transmisor (Arduino Uno), que esté configurado por lo que sólo puede conectar en las cabeceras de Arduino, y sí, es seguro para la entrada-salida como cuando probé, no tarda más de 40 mA.

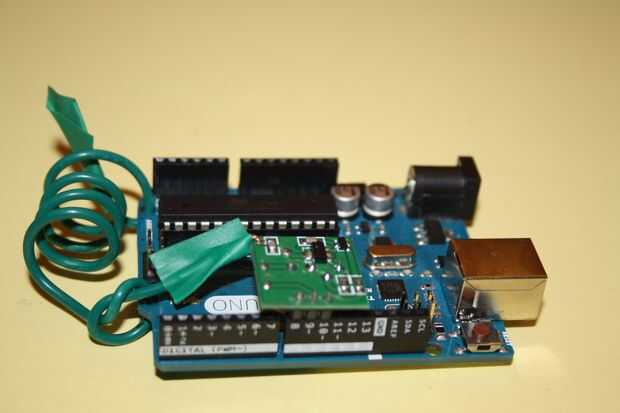

- En el chip de RF (transmisor)
- Dispositivo---> Uno
- GND D8
- D9 VCC
- DATOS D10

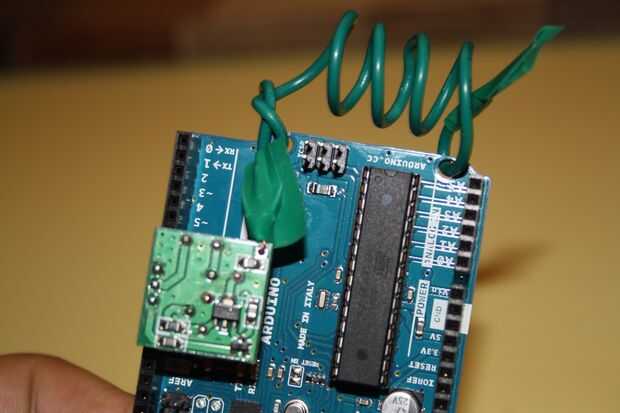

ANT ~ 20 cm alambre (utiliza a trenzado, trenzado apretado para obtener contacto eléctrico)
