Paso 1: El circuito
El inductor es un alambre en un bucle circular. Cables de los LED se forman en un bucle que empareja y soldadas para formar el bucle de recepción. Cuando los dos lazos se colocan muy juntas (pero sin tocar) el LED se enciende.

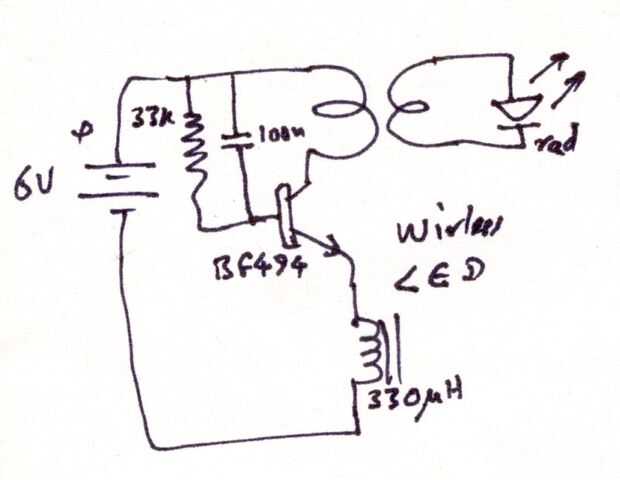

Explicaré el diagrama del circuito, teniendo cada componente (o su representación) de izquierda a derecha.
En la extrema izquierda es el símbolo de la batería. El tablero más largo representa la ficha positiva, el "pip" Si usted está usando células de AA. Utilicé cuatro células del AAA en un soporte para probar este circuito. La tensión no es crítica, y he probado con la salida de mi cargador de teléfono móvil también.
Esa línea serpenteante es una resistencia. La resistencia de 33K tendrá tres bandas naranja en él y luego una banda de oro o plata.
El símbolo siguiente es un condensador. Usé un capacitor de 0,1 μF, aunque funcionará cualquier condensador en el picofaradio rango 100 y hacia arriba.
Luego viene el transistor - primero probé el circuito con un transistor BF494 - esto es un transistor de baja potencia de alta frecuencia utilizado en la parte delantera de radios de onda media. Sobrecalentado y murió cuando trató de aumentar el brillo del LED mediante el aumento de la tensión a 12 V - por lo tanto, mantener el voltaje de su batería hasta 6V si usando el BF494 o transistor equivalente.
En el colector del transistor es el bucle de inducción - se trata de un solo lazo circular de alambre, para que coincida con el lazo del cable conectado al LED.
En el emisor del transistor es un inductor - el valor de esto, también, no es crítico, y cualquier valor de unas pocas decenas de microhenries hacia arriba podría funcionar. Que he utilizado (se encuentra en mi caja de chatarra) tenía un valor de 330 microhenries - marcado por dos bandas naranja y una banda marrón.
Esto completa el oscilador. La resistencia suministra corriente a la base del transistor para que se encienda y pase corriente. La base está conectado a tierra de rf por el condensador, permitiendo aún la base para obtener corriente.
El emisor se permite flotar en rf por el inductor, mientras que la rentabilidad actual de la batería a través de él.
En el lado receptor, los cables del LED están doblados encima para formar un círculo. La rf inducida en él es rectificado por el LED y al mismo tiempo emite luz.
