Paso 4: Construcción: oscilador
Construir el circuito oscilador es muy simple: todos los componentes sólo se sueldan juntas para formar un conjunto autoportante.

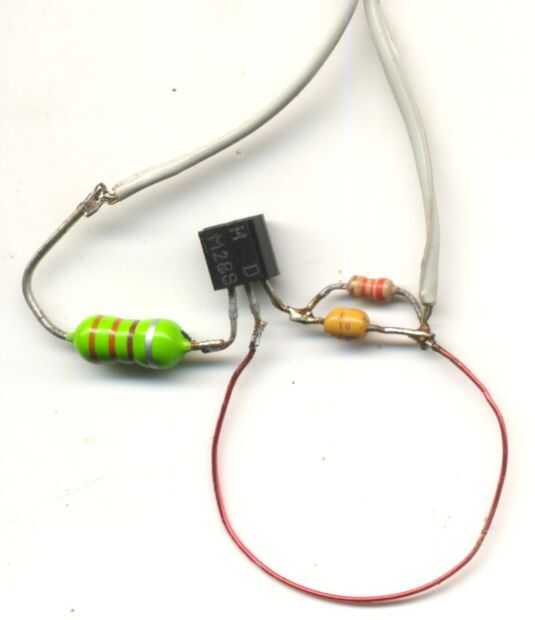

El transistor que menciono en la lista de piezas (BF494) murió, y que en las fotos es otro (uno de los muchos que probado) que trabajó, que encontré en mi caja de chatarra.
En primer lugar, el condensador y el resistor se sueldan juntos en paralelo. Mantenga los cables cortos. Puede ir a cualquier manera - no son polarizados, es decir, tiene una terminal "positiva" o "negativa". Cuando ambos sus conductores han sido reunidos por dos gotas de soldadura puede ser tratados como una unidad.
A continuación, identificar el cable de base del transistor y soldar un extremo de la red de resistencia-condensador paralelo a él. Algunos tipos de transistores tienen una base de plomo en el medio, para ver la hoja de datos para averiguar. O puede tratar de identificar la base usando el multímetro (si tienes uno, y sabes cómo usarlo).
A continuación, tomar una longitud de alambre rígido, forman en un círculo del tamaño del lazo en el LED y soldadura entre el otro lado de la combinación de resistencia-condensador y el colector del transistor.
El inductor se conecta al emisor, y conectar los cables de alimentación como se muestra.
La broca sólo complicada aquí es identificar los tres terminales del transistor, una vez que ha hecho que, el resto es un paseo largo.
