Paso 2: Diseño y control de la
Primero tenemos que decidir cuantos LEDs que queremos usar. Fui con 10 LEDs para cada circuito.
Max. actual de un LED es de 20 mA, significado: 10 x 20mA = 200mA
Ahora podemos decidir que transistor podemos utilizar y lo que los valores van a ser para las resistencias.
Transistor BD139, eres el elegido. Tiene una VCEO de 80. Con esta información podemos empezar a calcular los valores de resistencia de base.
Ver la primera foto de los cálculos. El 2000 ohmios es un máximo. valor, lo que significa que puede usar un valor de resistencia menor.

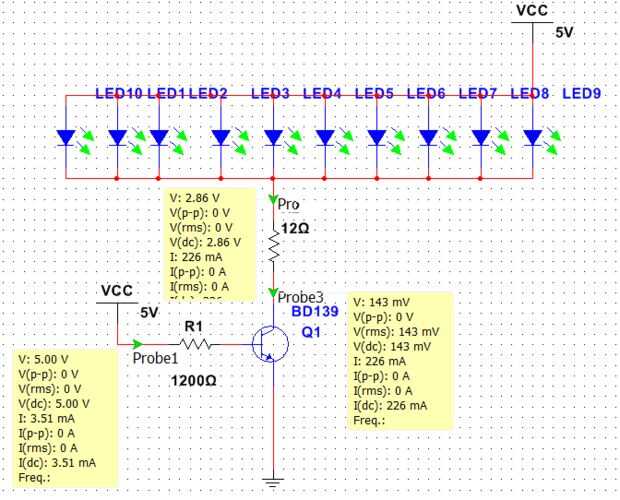

Ahora que ya tenemos nuestros valores podemos probarlo en MultiSim. En lugar de una resistencia de 2 k, hemos utilizado un 1,2 k uno. También hemos cambiado el 13 ohmios en un 12 ohmios (valores E12). Cuando está mirando bien en MultiSim podemos ir siguiendo el siguiente paso.
