Paso 2: El sensor de presión
He buscado durante mucho tiempo tratando de encontrar una manera de conseguir un sensor de presión en el sistema.

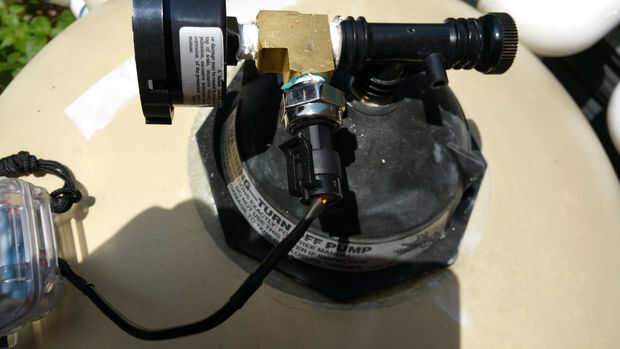

Sabía que la parte superior del filtro donde fue unido el manómetro existente, era el mejor lugar. Y entonces noté un montón de latón bien en Amazon. Así amaneció en mí que podía instalar una conexión en t donde está conectado el medidor existente e instalar mi sensor electrónico allí. El sensor que encontré es también en Amazon. Las roscas del sensor son no exactamente correctas para la conexión, pero funciona. La guarnición de cobre amarillo es "TNP", que es cónico, pero con alguna cinta de teflón y sellador de roscas un poco, funciona bien.
El sensor toma una fuente de 5V y da una analógica lectura entre 0, 5V a 4, 5V. Encontré esto en la sección de "detalles" en Amazon (el sensor vino con ninguna documentación). Esto es perfecto para un perno de la entrada analógica arduino. Esta es otra razón por qué el escudo de Nano IO funciona bien, los pasadores son explotados con 5V y GND convenientemente al lado de cada I/O pin. Hablo más sobre leer la presión analógica más adelante cuando lleguemos al código.
