En un capricho decidí buscar un control remoto para mi fiel Panasonic FZ100. Resulta que, el control remoto está conectado y cuesta $50! Decidí que iba a hacerme un control remoto de mi propia-, pero que iba a hacer una versión mejor y más barata. Pero, también había visto intervalómetro fácil de randofo - decidí combinar los dos proyectos para hacer... El control remoto inalámbrico/intervalómetro!!!!
Mi proyecto terminado habrá coste sobre total de $ 20, no incluye programador de chip atmega (arduino)
La caja es una caja estándar de Radioshack 3 x 2 x 1"
El mando inalámbrico y el receptor se compraron a tinkerage_shop en eBay. Es 4 canales, pero usted realmente sólo necesita 1 canal para la mayoría de las cámaras, he pagado un poco extra para los canales extras. También disponible en otros proveedores de búsqueda RF remoto en ebay

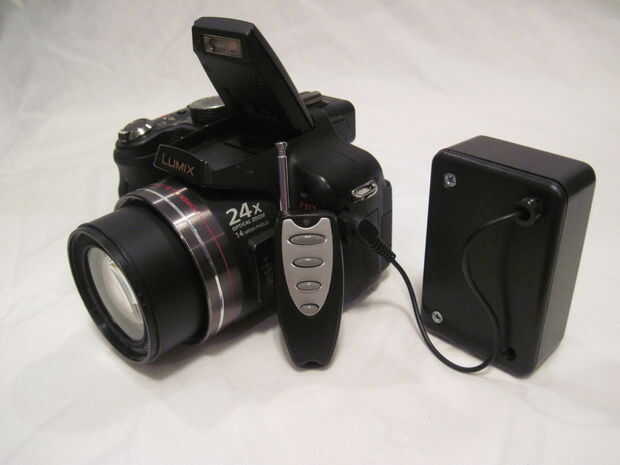

Foto 1. Caja casi terminada. Yo todavía estoy tratando de trabajar en las baterías y estoy teniendo problemas con el chip atmega, pero al momento de encender el wireless remoto puede activar la cámara desde una distancia

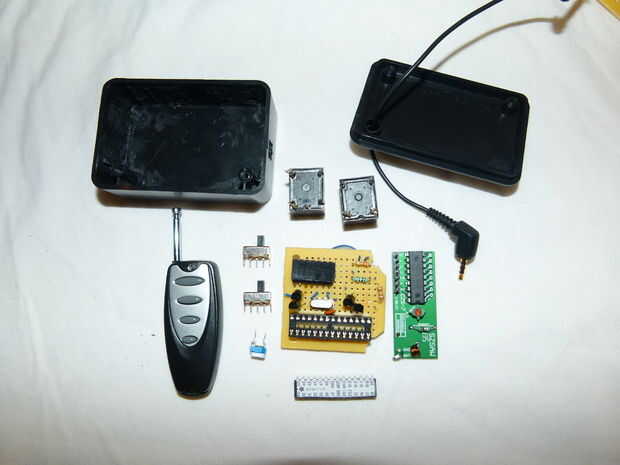

Foto 2. Mayoría de las piezas necesaria para el proyecto (con la etiqueta en la foto)
Foto 3. Todo el proyecto en una caja. Como se puede ver, no hay mucho espacio para nada más.

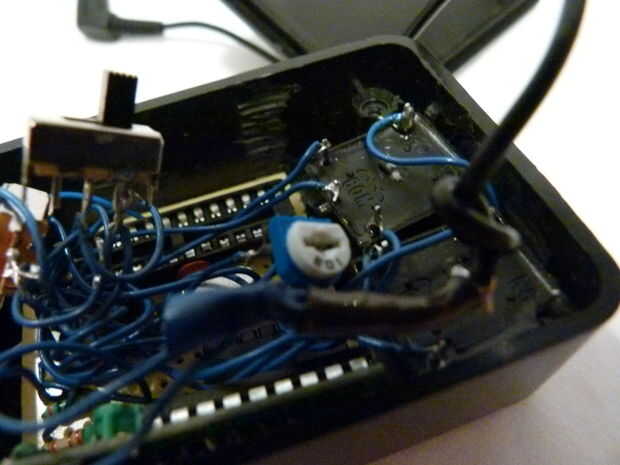

Foto 4. Detalle del proyecto dentro de la caja

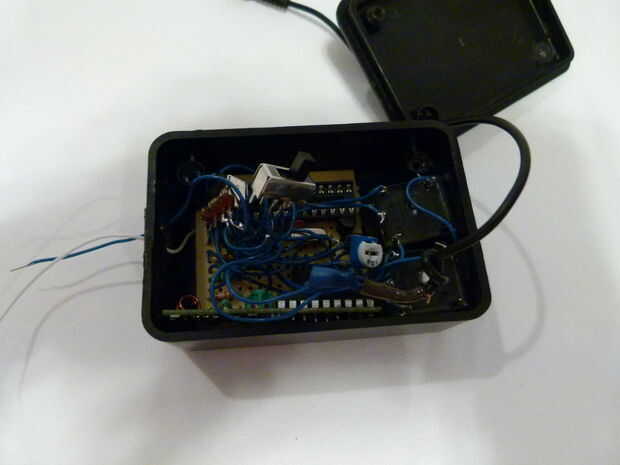

Foto 5. Proyecto de caja, mostrando un poco de cableado

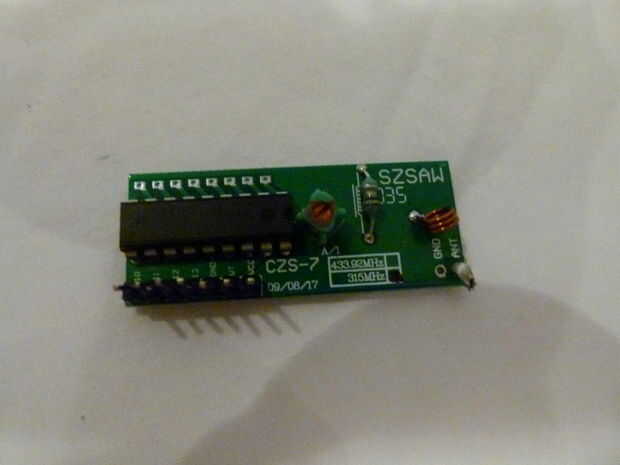

Foto 6. Detalle del receptor.

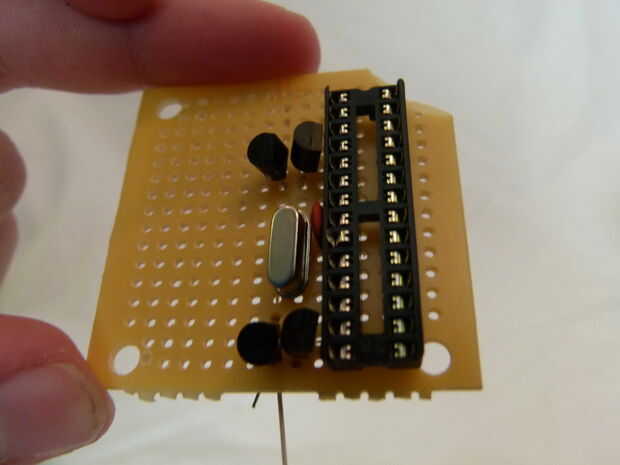

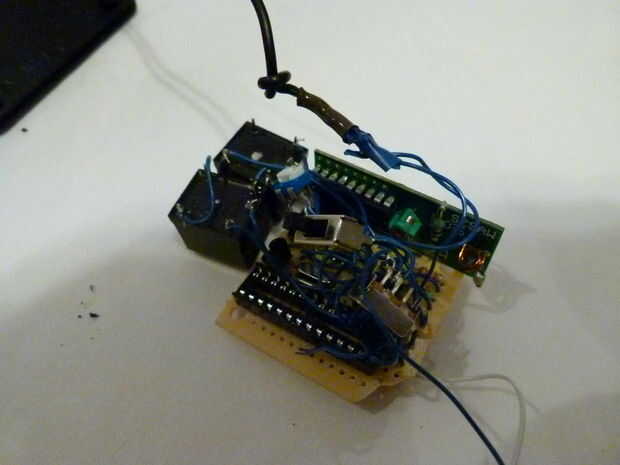

Foto 7. Foto a mitad de proceso de construcción
Foto 8. ¡ Funciona! Acciona para arriba y trató el transmisor, tiene una bonita vista de... er... un escritorio
A partir de ahora, este proyecto no es 100% completa. Tengo algunos problemas a resolver con el intervalómetro (cuestiones de programación) y baterías (caso temas), pero el receptor funciona y dispara la cámara muy bien, cuando impulsada por un 5v externos. Espero hacerlo un completo de escritura de esto pronto :)
Una breve explicación de cómo funciona.
Método 1-Wireless
1. se presiona el botón del transmisor
2. el receptor recibe señal, aplica 5v para hacia fuera el perno.
3. hacia fuera pin activa transistor
4. transistor relé de unidades
5. relé cortos sesión resistencia
6. la cámara recibe la señal (provocada por la menor resistencia en el alambre)
7. cámara dispara
Método 2-intervalómetro.
1. Atmega chip cuenta a tiempo
2. una vez que llegue la hora, 5v se aplica hacia fuera pin
3. hacia fuera pin activa transistor
4. transistor relé se activa
5. relé salta resistencia
6. cámara toma señal
7. cámara dispara
8. chip Atmega repite el bucle de temporización
Por último crédito donde crédito es debido
Randofo - para proporcionar proyecto intervalómetro, que aquí
XYZZY, por publicar el esquema para mando a distancia DMW-RSL1 (me salvado).
iceng, steveastrouk, para responder a mis preguntas
ScriptOne - para proporcionar un proyecto (que no use aquí), pero puede utilizar más adelante para este y otros proyectos
La gente que creó el circuito de arduino de ruiseñor , que es la base de mi circuito de intervalómetro
Y Instructables. Sólo porque su impresionante. ¡ Gracias a chicos!
