Paso 3: PCB
Hay un par de servicios disponibles a los aficionados que fabrican PCBs a un precio razonable: Seeedstudio, Parque de SST y ITead son un par de ejemplos. Dicho esto, un tablero de 40 cm x 40 cm todavía habría sido bastante costoso (por ejemplo USD 1250 en el parque de OSH, 3 copias, ITead y Seeed tenían/tienen un tamaño máximo de 30 cm x 30 cm). También tengo un presupuesto de Eurocircuits y era todavía más de 300 euros (400 dólares) por una copia.

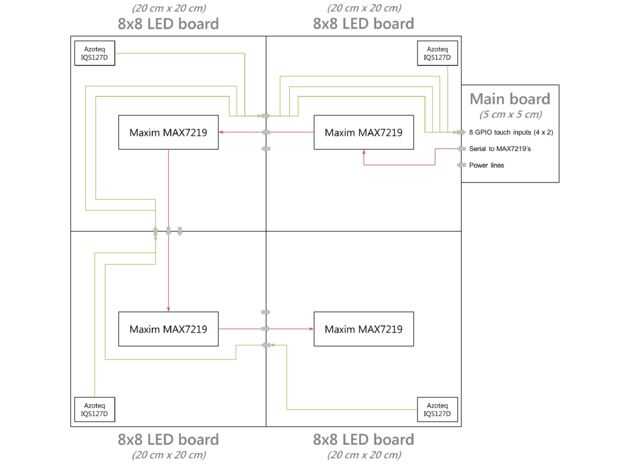

Para el diseño de circuito tuvo que tomar en cuenta que el diseño tenía que ser subdividido en varios más pequeños tableros (preferentemente idénticos). Después de jugar con la línea calculadoras y precios mirando el diagrama de bloques para un rato, decidí usar tableros de cinco en el reloj:
- Un tablero barato de 5 x 5 cm con fuente de alimentación, reloj en tiempo real y microcontrolador

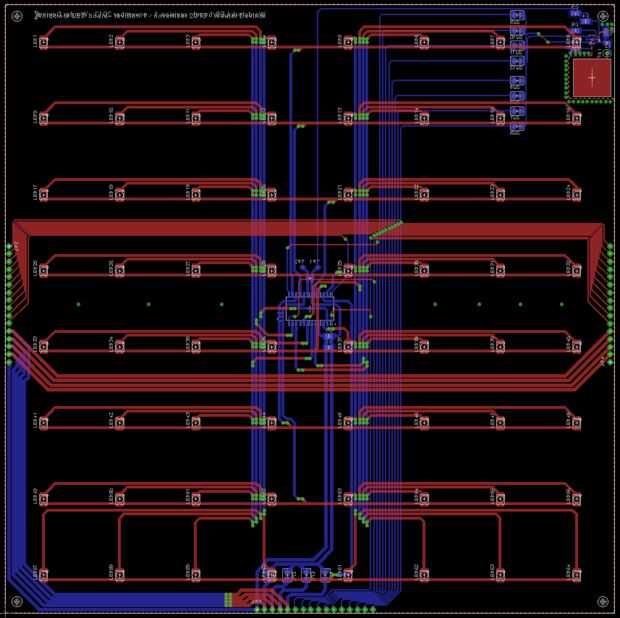

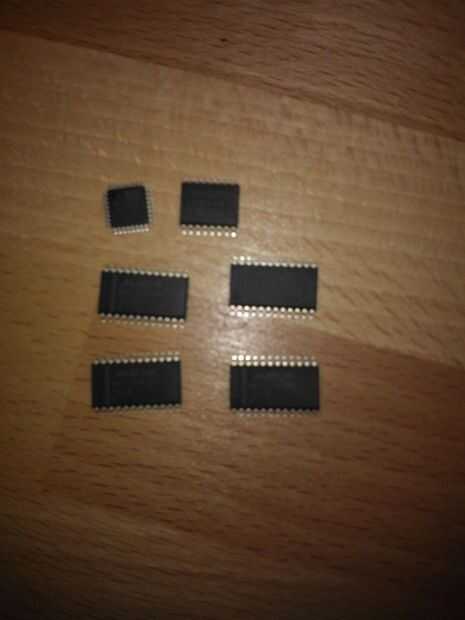

- Cuatro tableros más caro, pero asequible, 20 cm x 20 cm (idéntico) con una matriz de LED 8 x 8, el controlador de LED de máxima y lo Azoteq capacitiva touch chip (en cuanto a estar cerca de la esquina como sea posible).

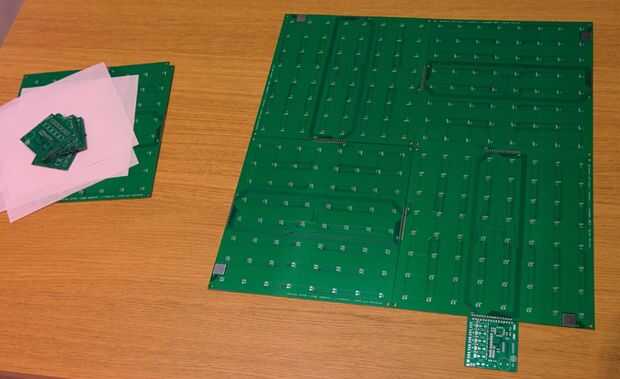

Tengo 0,8 mm espesor tableros de Seeedstudio en China: 10 copias de la tarjeta principal (quiero uno?) y 5 copias del LED del tablero por 120 USD (unos 90 euros) incluyendo el envío. Son de calidad bastante decente, teniendo en cuenta el bajo precio.

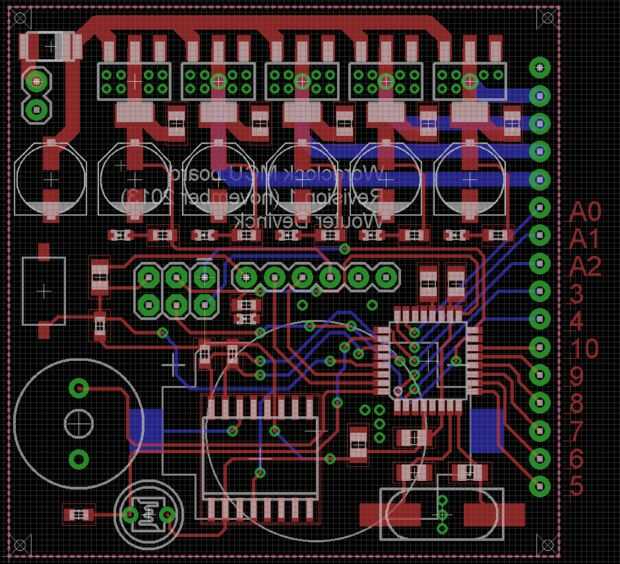

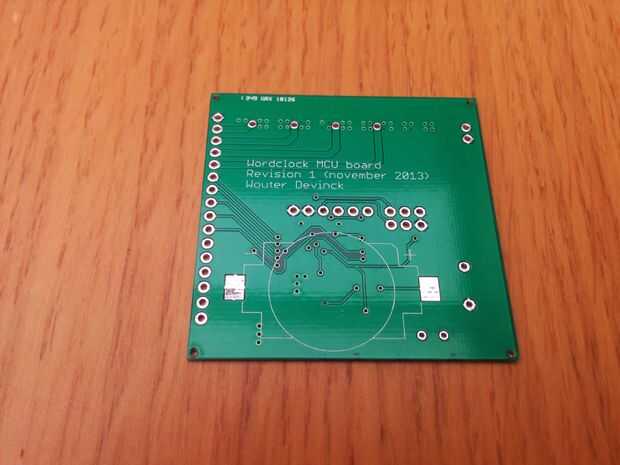

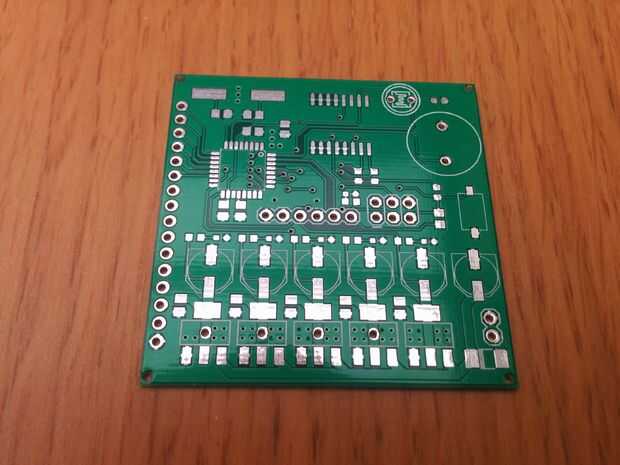

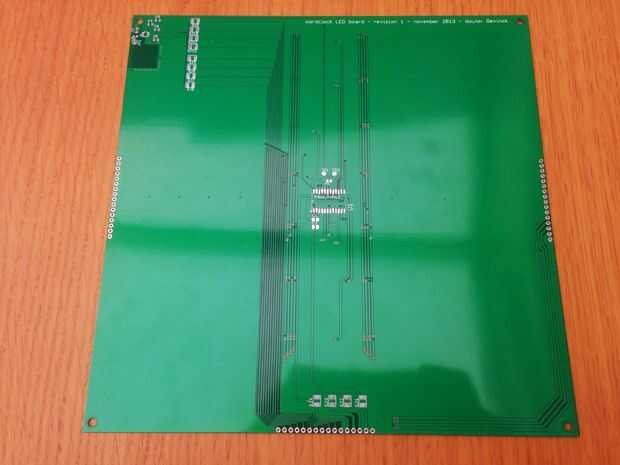

Diseñé los tableros en águila, porque eso es lo que la mayoría de los proyectos de hardware de código abierto utilizan (definitivamente no ya que es software de bien o usuario). Cometí un pequeño error en la placa principal, pero es fácil de solucionar con un jumper corto. Aparte de eso podría haber hecho un trabajo mucho mejor en el diseño de las capas de la pantalla de seda, pero en el extremo que no importa de todos modos. Las imágenes del frente y dorso de las tarjetas se anotan y espero aclarar un par de cosas.
El proceso de diseñar un PCB es un poco fuera del alcance de este Instructable, pero aquí es una buena introducción al PCB en Eagle:
