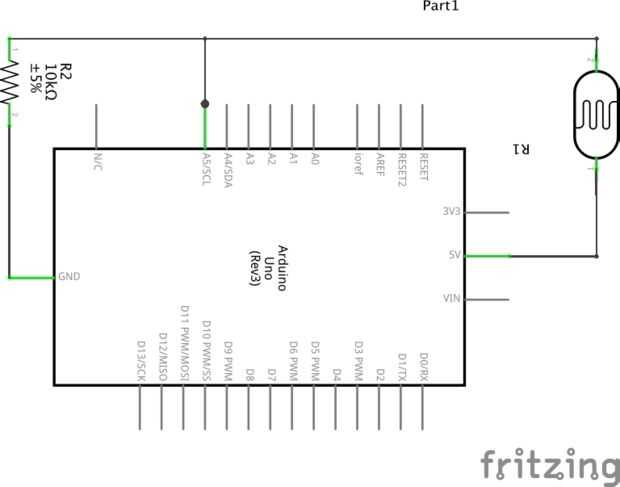

Paso 3: Esquemas y circuitos:
Sé que eres lo suficientemente inteligente como para entender los esquemas anteriores. Supongo que algunos de ustedes incluso han comenzado a cableado [que los chicos de espíritu!!!!]. de todos modos para algunos de ustedes, aquí está la versión de texto del circuito:

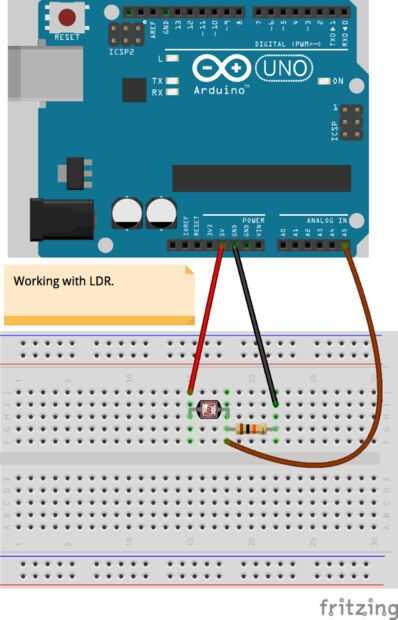

Uno de los terminales de la LDR está conectado a la fuente de 5V de Arduino +. Entonces el otro terminal está conectado con el Resistor R1. El otro extremo de R1 está conectado a la tierra. Desde el punto donde se conectan los dos terminales de LDR y R1; Conecte un cable analógico entrada Pin 5 de Arduino (A5). Eso es que en el hardware. Atención: en el circuito, la entrada a Arduino es una entrada analógica de medición el valor de la tensión en R1.
