WS2812B LED cubo 96 para arduino magia colorido (2 / 5 paso)

Paso 2: Juntar la cabecera (2,54 mm), conexión de la board2 y board3

Ahora vamos a empezar a hacerlo!

Para hacerlo más fácil de entender, nos numeradas todas las tablas.

Las herramientas que usted necesite: máquina, hombres encabezados y pinzas de soldadura.

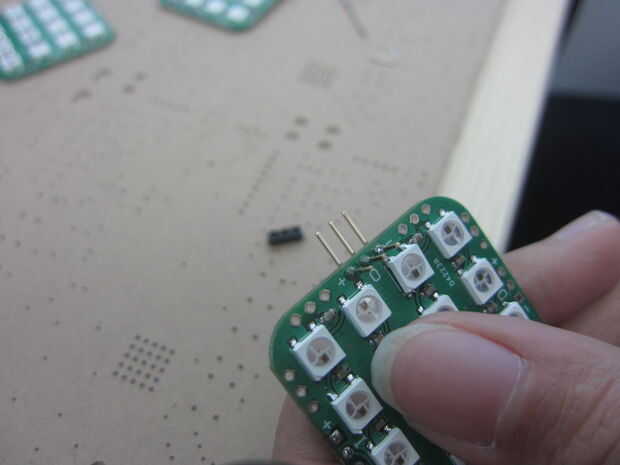

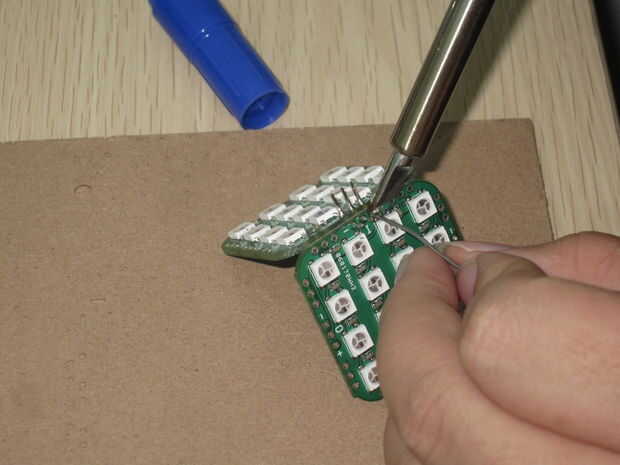

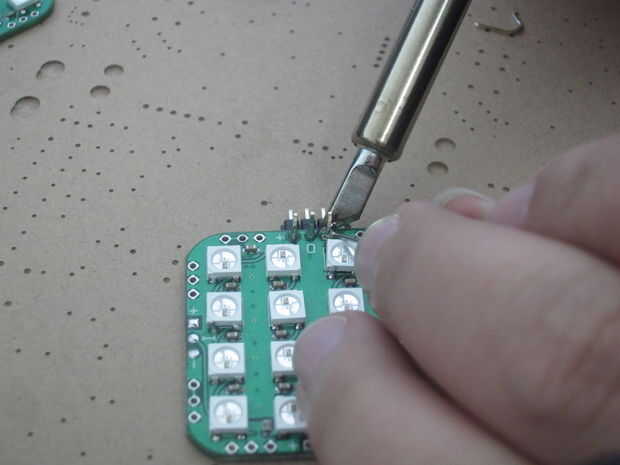

Conectar el board2 y board3: poner los dos lados del recuadro encabezado masculino en los puertos "en" (los agujeros con el "I"de la marca) y "out" puertos (los agujeros con la "marca O") respectivamente en el board2 y board3.

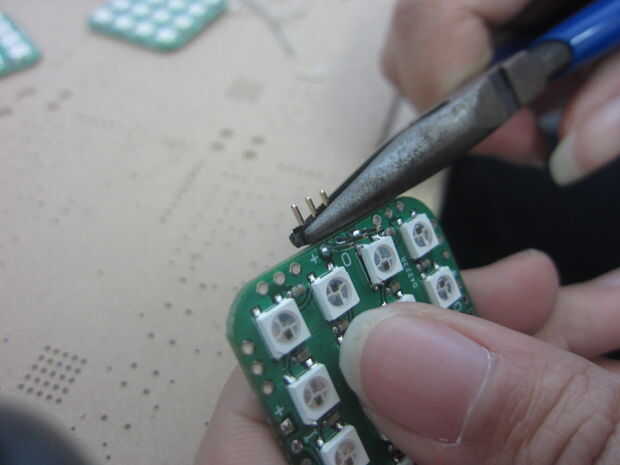

Atención: necesita desalojar el plástico en la cabecera del hombre.

Detalle por favor refiérase a los cuadros.
