Actualización de 12.04.2015 - han añadido un paso para cubrir una herramienta de corte.
Hola,
Gracias por tomarse el tiempo para comprobar hacia fuera mi instructable para un Arduino basado en X-Y plotter. Me decidí a construir esto como un trabajo que lo acompaña para mi 4 º año arquitectura tesis doctoral en la Universidad de Edimburgo, el tema de que es arquitectura de fuente abierta y los retos que plantea para la profesión de arquitectura.
Inspirado por su proposición de que "si el gran proyecto de diseño del siglo XX fue la democratización del consumo... gran proyecto de diseño en el siglo XXI es la democratización de la producción" y fundador de vientre , Alastair Parvin, situado sobre la tarea de construir una máquina que sería capaz de imprimir mi propio código abierto a medida huevo de commons a escala 1: 100.
Para el proyecto real de huevo usaría un router CNC y madera contrachapada de 18mm, pero por falta de tiempo opté por construir un trazador de pluma escritorio más manejable más pequeños que todavía parcela precisos dibujos de CAD.

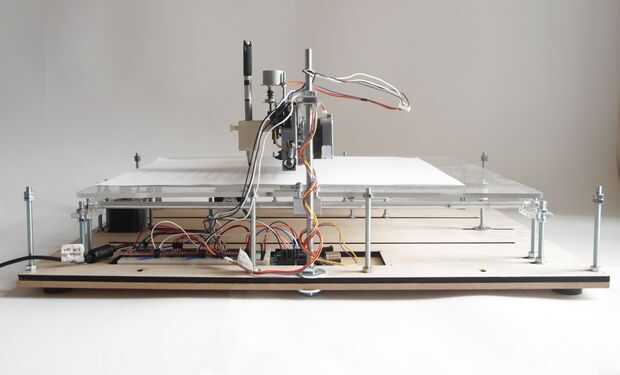

El plotter está compuesto por 3 motores paso a paso que cada uno alimentado por un EasyDriver V4.4 y escurr una fuente de CC de 12V. Puesto que los tres ejes apuntan a un motor paso a paso la pluma podría reemplazarse con un router y se convierten en una máquina CNC de fresado (en teoría).
Yo uso grbl con el Arduino a G-Code a la impresora y es una gran manera de crear código de G con el software totalmente gratuito Inkscape, que tiene una función incorporada, herramientas de código de G. Inkscape convertirá sus dibujos G-Code que grbl interpretarán y envíe instrucciones al plotter.
Con esa breve introducción del camino le mostrará cómo fui sobre la construcción del trazador, será proveen dibujos como .dwg para el láser de cortan base sin embargo por favor, utilice el material con precaución y comprobar las mediciones antes de cortar sus materiales preciosos.
Este instructable pretende ser un recurso para las personas que están pensando en construir una máquina similar del CNC, o ya han comenzado en busca de respuestas y solución de problemas. No sugiero que la gente Copie este diseño totalmente como era sólo mi segundo proyecto de esta naturaleza ya que como tal tiene sus limitaciones, pero puede servir como un valioso punto de investigación para aquellos interesado.
