Paso 8: Sostenedor de la pluma
Anteriormente mostré cómo arreglaron el eje x, intercambian un servo para un pequeño motor paso a paso. He ligado al que compré, "5V 28BYJ-48". No se molesten con uno como este, son tan tan lentos y como resultado de la impresión lleva mucho más tiempo, tienes que esperar al menos dos segundos para el paso a paso para levantar la pluma de 1 m m claro del papel. Este es el hecho de que tengo una relación de transmisión interesante pasando con mi engranaje conductor flojo tanto como el motor paso a paso pero de todas formas, que recomiendo usar un rediseño del motor o simplemente del paso superior lo que he levantado el eje z.

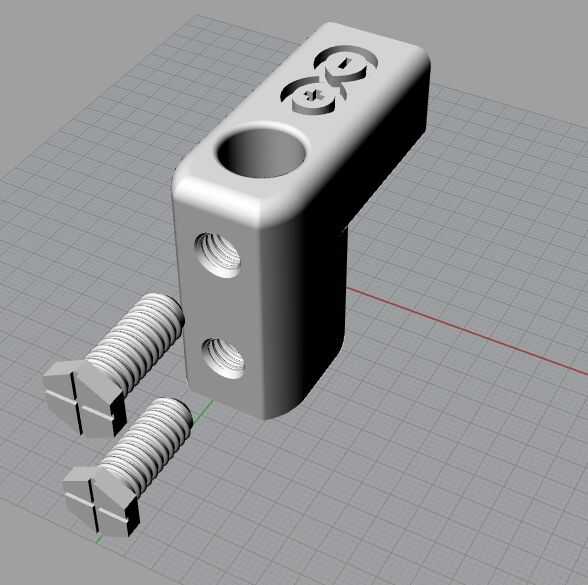

De todos modos, la lapicera. Diseñé un sostenedor de la pluma en 5 de Rhinoceros 3D imprimí y pegado al componente de la unidad de disquete, he incluido un archivo .3dm si desea modificar el diseño en Rhino u otro software de su elección y también he incluido un archivo .stl listo para impresión 3D.
