Paso 4: Cortar los cables de
Usted necesita cortar la caja de control existentes sobre los efectos de color de GE para insertar su propio. Una vez cortar la caja, tira atrás los hilos de ambos cables para poder insertar en la placa protoboard o prototipos. Conectará el + 5V y GND del poder suministrar directamente a las luces de Navidad. Nosotros entonces conectar el GND de lo XBee y fuente con + 3.3V de un tablero de dev o de un regulador lineal. Finalmente Conecte la línea de datos y opcionalmente agregar a un asociado LED.

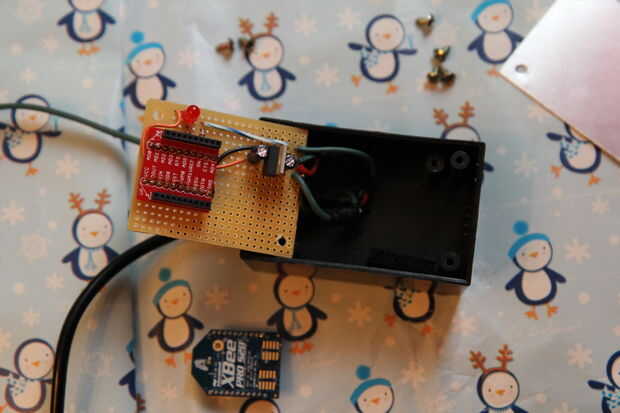

Utilice un multímetro para averiguar cuál de los dos cables conectados a la fuente de alimentación es de tierra y que es + 5V. Los puso a un lado. Ahora, sosteniendo el primer LED en el filamento de pie con la frente del extremo cortado, los tres alambres de izquierda a derecha es + 5V, datos y tierra (hay una buena imagen en el original blog post). Conectar el + 5V y GND de la alimentación de la fuente para la + 5V y GND en el filamento de luz de Navidad. Ahora para el XBee. Conectar la tierra de la fuente de alimentación para el XBee programable (pin 10 marcado "GND" en el tablero de arranque). El XBee (+ 3, 3V en pin1, el rótulo "VCC" en breakout board) de energía de la placa XBIB con + 3.3V o utilice el regulador lineal para crear un + 3, 3V de alimentación de los + 5V y tierra. Si está utilizando el LM1117T, también se debe utilizar una de condensadores de 10uF de GND a + 5V y GND a + 3, 3V para reducir el ruido. Ahora para la línea de datos. He tenido los mejores resultados en la línea de datos de conexión de las luces de Navidad para pin 13 en el XBee (con "ON" en el tablero de arranque de sparkfun) usando un resistor de 1kOhm. Entonces añadí una gorra de 10pF entre la línea de datos y la tierra. Esto ayudará a prevenir la corrupción de datos en la línea (aunque lo he visto funcionar bien sin él). Finalmente, si no utiliza la placa XBIB, podríamos querer añadir un LED al pin 15 (con la etiqueta "AD5" en el tablero de arranque de sparkfun). Conectar el extremo inferior del LED (el lado plano en algunos paquetes) con el conector de XBee. No te olvides de utilizar una resistencia con el LED también.
