Paso 5:
ahora no podía obtener alguna fotografía de los siguientes pasos como mi cámara murió así que haré mi mejor para explicar...
Tome el conector de alimentación de la unidad de dvd, toma los dos cables que se conectan a estos dos puntos en la placa base y les tira a medio camino hacia abajo, es importante que las conexiones originales permanecen intactas cuando pela no intentar romper el cable.
de estas piezas peladas de alambre fije una longitud corta de cable a cada envoltorio entonces el cable desnudo en la cinta de aislamiento para evitar cualquier cortos.
Ahora tienes dos trozos de cable que viene desde el cable de la unidad de dvd. Estos deben conectarse el ventilador dentro de la xbox, es el cableado del ventilador.
rojo + marrón necesidad de acoplarse a + 12v
azul y negro necesitan ser conectados a tierra

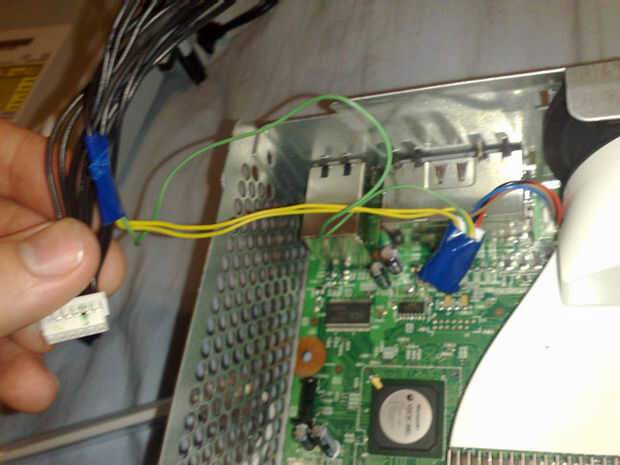

imagen 2 showsd cómo miraba mi cableado luego.
