Paso 3: Resumen
LEDs de Microsoft

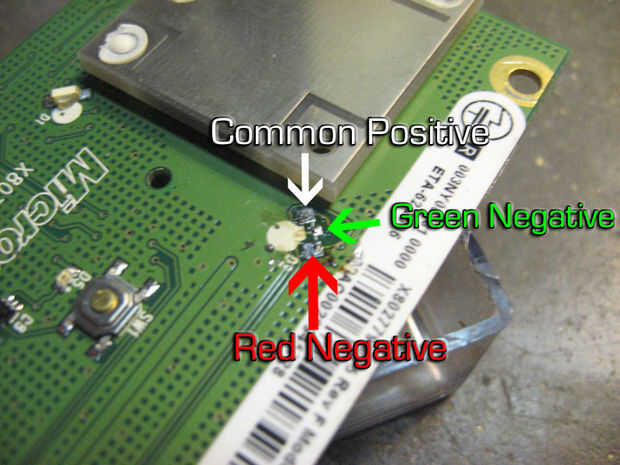

La Xbox 360 LEDs son diferentes de los que estamos utilizando. Son capaces de producir dos colores - rojos y verdes, que se utilizan para mostrar mensajes de error junto con el número del jugador. Cada LED comparte el mismo positivo situado en el extremo en sentido contrario. Este instructivo tiene la tarea de soldadura para solamente los bornes negativo positivo y verdes.
Orientación positiva/negativa

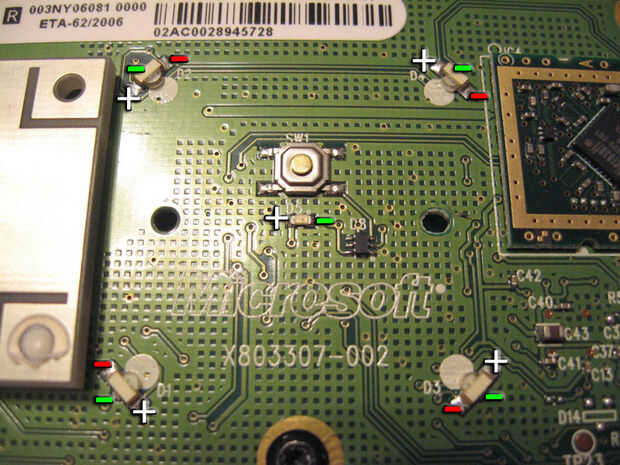

En la imagen siguiente, verdes negativos están más a la izquierda y rojo negativos son más hacia la derecha. Ha habido muchos diferentes revisiones de la placa inalámbrica, cambiando constantemente la dirección de los terminales negativos rojos y verdes. Nuevos Xbox 360s tienen la distribución que se muestra en la imagen de abajo, mientras 360s más viejos pueden tener orientaciones diferentes para cada terminal (como único jugador 2 tiene verde y rojo conectado).
Posicionamiento del cuerpo

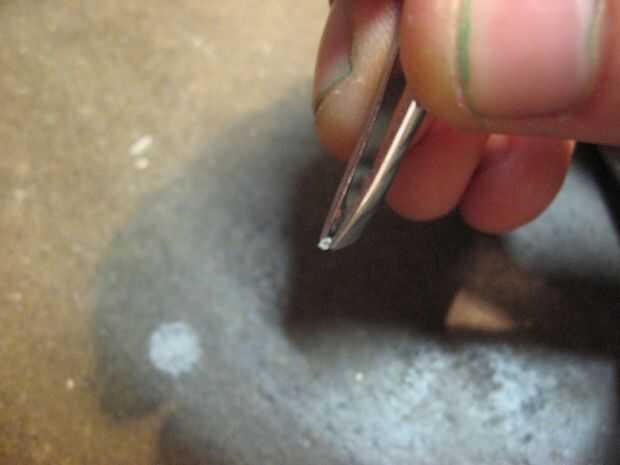

Como las piezas que estamos trabajando son tan pequeñas, los dedos temblorosos pueden hacer esto una tarea frustrante, que por sí sola hace el trabajo imposible. Sugiero que se establecen en el pecho para manejar y la soldadura de las piezas. Llegar demasiado excitado, corriendo, o enojarse en el proceso de aumentar su ritmo cardíaco y adrenalina y hacer mucho más difícil completar este proyecto. Si usted necesita, no dude de tomar un descanso de 5 minutos para calmarse y hacer el trabajo correctamente.
De cualquier manera, los LEDs SMD vamos a instalar se hacia el centro de su lado (para los jugadores 1-4 que el LED hacia los lados, es la energía que LED sin embargo apunta hacia arriba). Instalar el 0603 SMD LED lateral hace más brillante puesto que la luz se emite directamente en las lentes (clip blanco) del clip de difusión.
