XBOX 360 fuente de alimentación a 12V accesorio adaptador (9 / 18 paso)

Paso 9: Información esencial: el Pinout

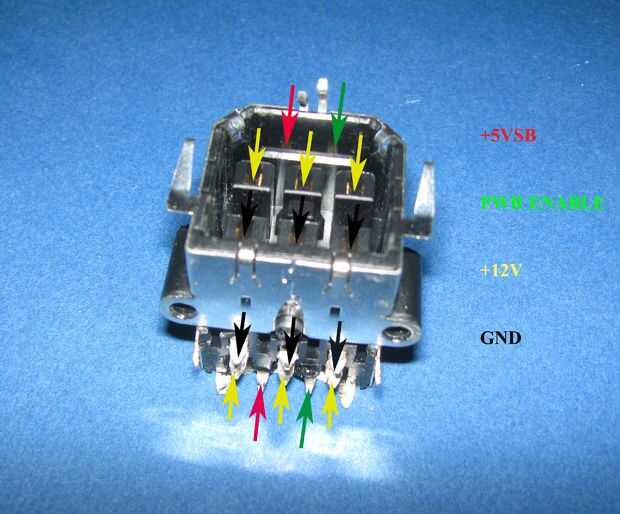

Aquí está el Pinout para el conector de alimentación hembra de XBOX 360. Yo localicé esta información de: Llamma.com específicamente es en la página 9 del pdf, pero ten en cuenta que este documento contiene un error. Debajo de la Nota: se dice que "Pin 7 vueltas los pernos 4, 5, 6 cuando se ata a la tierra" pero esto es incorrecto.

Poder se activa cuando 3.1V se alimenta al Pin 7 cuando se mide directamente de mi placa base 360. He hecho más pruebas y encontró que ~1.5V a 5V permitirá el poder (también conocido como la luz verde activa y obtienes + 12V).

Como resultado de mis pruebas encontré que uno puede fácilmente habilitar la fuente de alimentación en cableado a un interruptor entre el + 5VSB y los pernos PWR activar.
