Xbox 360 rápido fuego modificación (14 / 17 paso)

Paso 14: Resistencia Variable y poder

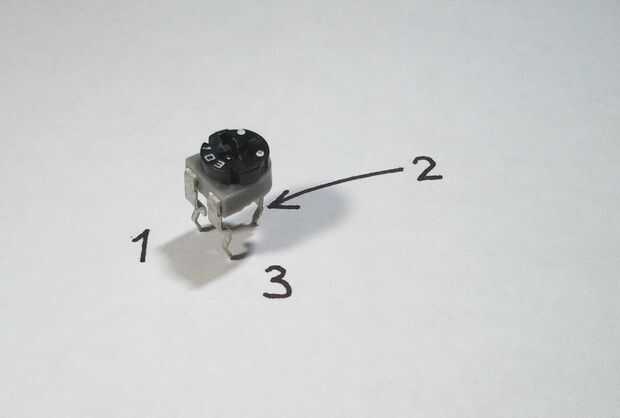

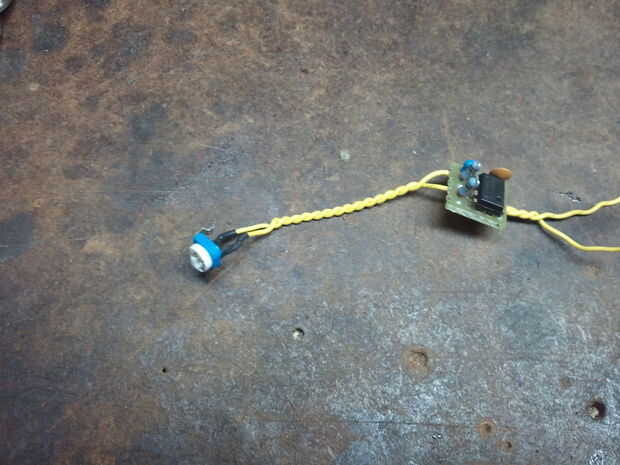

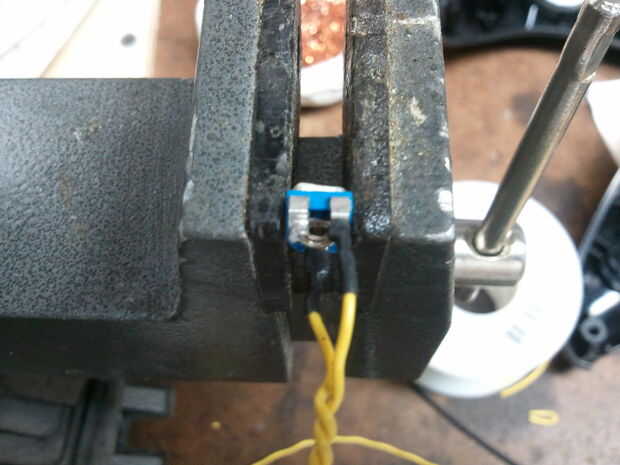

La resistencia variable se conectará entre el pin 7 y el cable de la resistencia Ω 100 k que no está conectado a nada. Puesto que la resistencia variable tiene tres pines, numerados para facilitar las cosas entender. Se utilizará sólo el pin 2 y pin 3 de la resistencia variable. Uno va conectado al pin 7 de TLC555 y la otra se conectará a la resistencia Ω 100 k. No importa que va a los que.

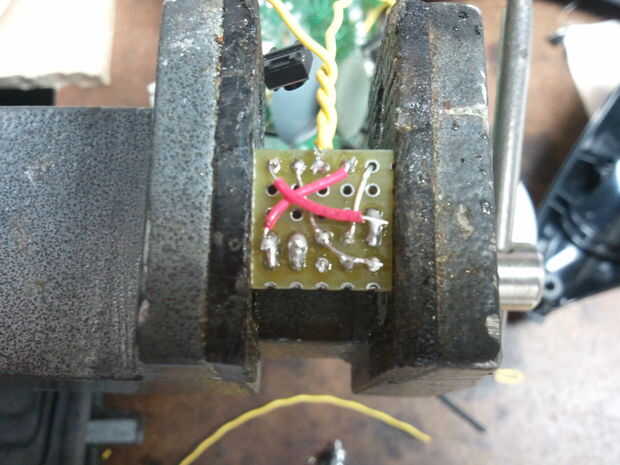

A continuación, conecte un cable rojo al pin 8 y un cable negro al pin 1 de TLC555. Estos suministran energía a todo el circuito. Conecte el otro extremo del cable rojo al positivo poder de la controladora y el negro al negativo.
